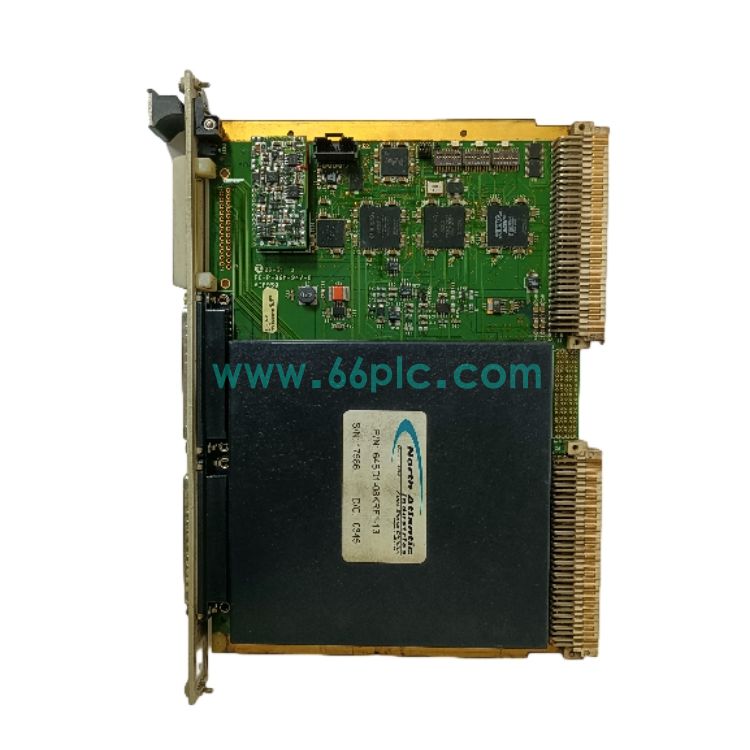

NAI 64SD1-08KRF1-13 自整角机/旋转变压器数字转换模块 in stock

NAI 64SD1-08KRF1-13是North Atlantic Industries出品的高精度同步机数字转换模块，可将自整角机或者旋转变压器模拟角度信号转换为稳定的数字位置信号。模块采用比率式转换架构，降低参考电压波动带来的测量偏差，保障角度采集精度稳定可靠。

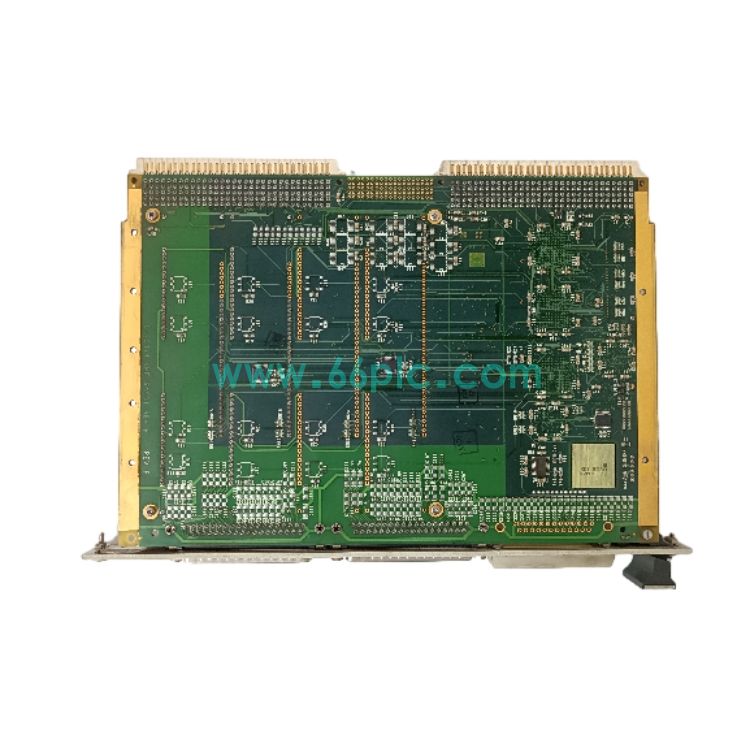

64SD1-08KRF1-13 (5).jpeg

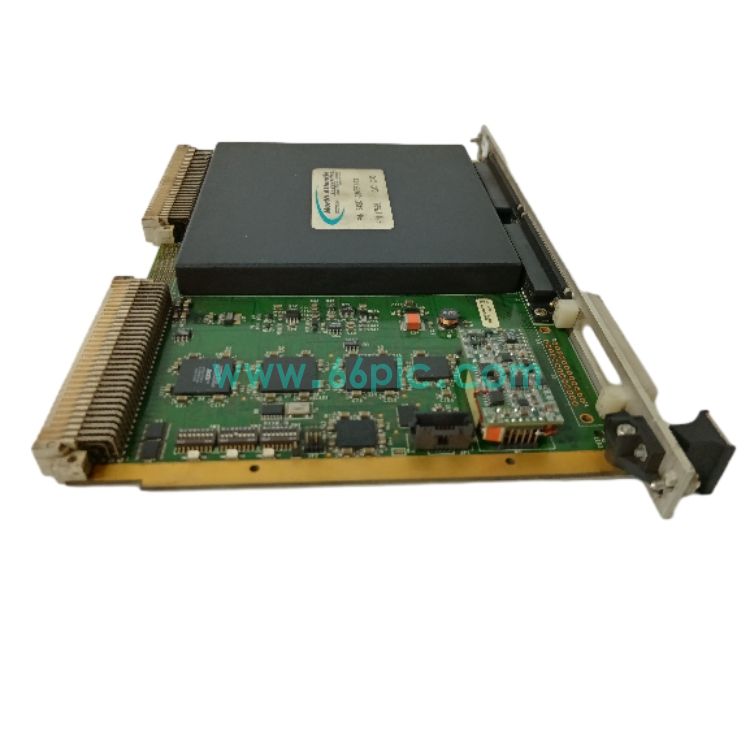

64SD1-08KRF1-13 (3).jpeg

板卡集成电气隔离与有源滤波电路，能够有效抑制地环路干扰与高压瞬态冲击，适配长距离线缆传输工况。该产品属于军工级高可靠性备件，广泛用于航空航天、雷达姿态测控等严苛环境，可提供全新件与经过全功能测试的翻新备件。

主要规格参数

No.	项目	参数
1	制造商	NAI（North Atlantic Industries）
2	型号	64SD1-08KRF1-13
3	产品系列	64SD系列 Synchro/Resolver 转换模块
4	产品类型	自整角机/旋转变压器数字转换模块
5	输入信号	Synchro自整角机 / Resolver旋转变压器模拟角度信号
6	核心特性	比率式角度转换、模拟数字隔离、内置有源滤波
7	输出信号	并行数字角度位置数据
8	工作温度	-40℃ ~ +85℃
9	安装方式	板卡式嵌入式安装
10	产品状态	军工级备件，可供应全新/测试翻新件

No.	功能描述
1	采集自整角机、旋转变压器模拟信号，转换为高精度数字角度位置值。
2	模拟侧与数字侧电气隔离，阻断地电位差，保护后端主控电路免受共模冲击。
3	内置有源滤波电路，滤除线缆谐波与电磁噪声，保证角度数据采集稳定。
4	比率式转换算法，降低参考电源波动对测量精度造成的影响。

No.	场景描述
1	雷达天线、光电吊舱转轴角度采集与姿态监测系统。
2	航空、军工平台运动控制，旋转变压器位置反馈板卡备件替换。
3	工业高精度转台设备，高低温振动环境下角度测量控制系统。
4	半物理仿真、测试测量设备同步机信号采集硬件配套项目。

No.	故障现象	原因与解决方法
1	角度读数持续跳变，数值不稳定	外部电磁干扰，屏蔽接地不良。检查传感器线缆屏蔽接地，清理周边干扰源，校验参考激励信号。
2	模块上电无数字角度数据输出	供电异常或者传感器输入接线错误。核对背板供电电压，检查同步机接线，确认模块寄存器配置。
3	角度测量偏差大，零点偏移	零点未校准或旋转变压器本体故障。重新执行通道零点校准，检查传感器本体与激励信号频率匹配度。
4	高温工况下数据丢失、读数错乱	机箱散热不足，板卡元器件高温漂移。改善机箱通风散热，降低模块工作环境温度。

No.	问题	解答
1	NAI 64SD1-08KRF1-13支持哪类传感器输入？	支持Synchro自整角机和Resolver旋转变压器两种角度传感器输入，软件可切换测量模式。
2	模块的电气隔离功能有什么作用？	隔离模拟传感器侧与数字总线侧，消除地环路电压差，防止共模高压损坏板卡与主控系统。
3	更换该板卡需要注意哪些事项？	整机断电，释放背板残余电压，佩戴防静电手环；对准插槽安装，安装完成后执行自检与零点校准。
