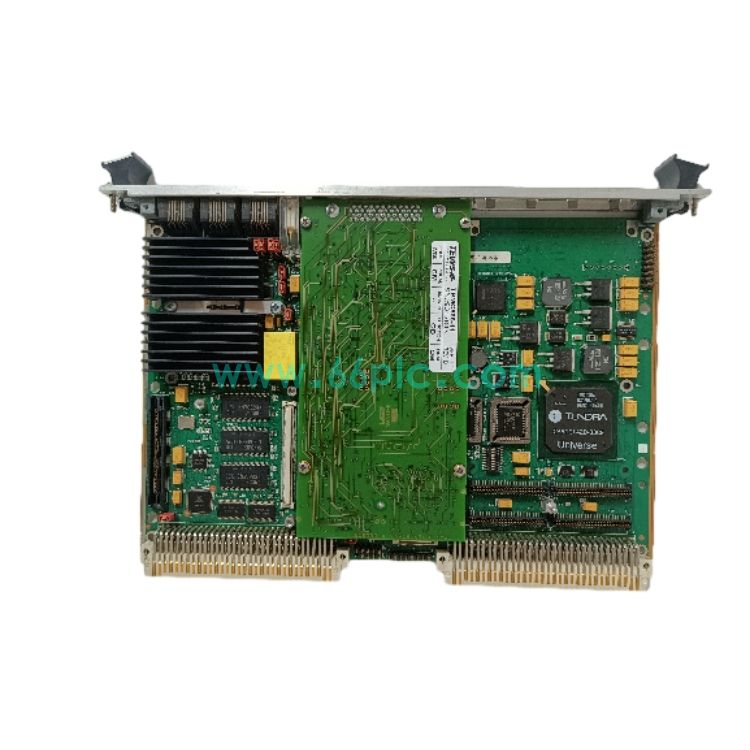

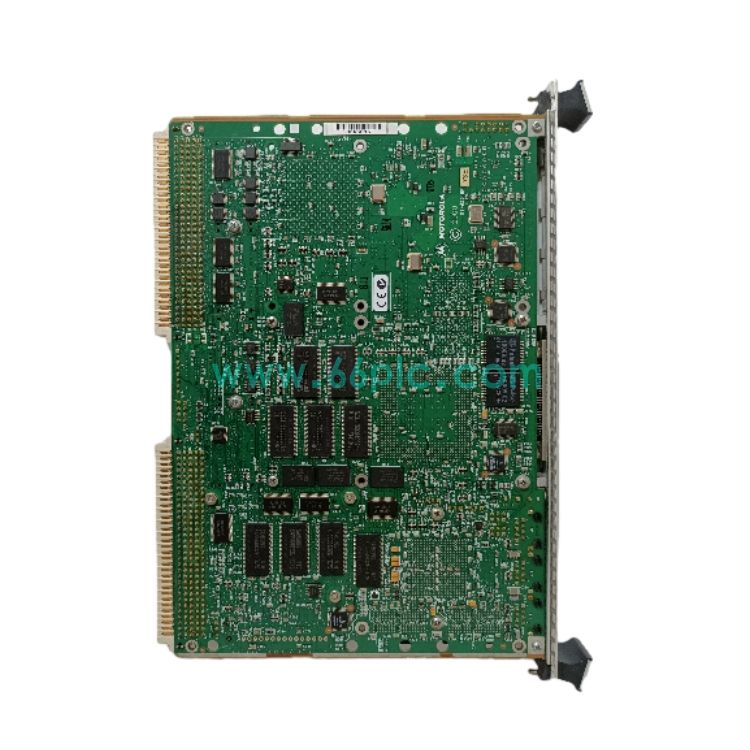

MOTOROLA MVME5100 VME总线单板计算机 in stock

MOTOROLA MVME5100是摩托罗拉PowerPlus II架构6U VME总线高性能单板计算机（SBC），搭载PowerPC MPC7400/MPC750处理器，支持AltiVec向量运算引擎。作为VME工业控制系统核心主控板，具备ECC内存、双网口、双串口与双PMC扩展插槽，广泛用于半导体设备、军工、航空航天与大型工业自动化设备的运算控制单元。

MVME5100 (2).jpeg

MVME5100 (5).jpeg

该板卡集成硬件看门狗、电池备份NVRAM与实时时钟，支持VME64x总线主从模式，具备强大抗振动与宽温工作能力。产品现已停产，市场供应库存全新件与经过完整测试的翻新备件，多用于老旧VME控制系统维护替换、设备整机翻新项目。

主要规格参数

No.	项目	参数
1	制造商	MOTOROLA（摩托罗拉）
2	型号	MVME5100
3	产品系列	MVME VME总线单板计算机系列
4	产品类型	6U VME单板计算机SBC
5	CPU	PowerPC MPC7400/MPC750，支持AltiVec向量单元
6	板载内存	32MB~512MB ECC SDRAM，可扩展至1GB
7	存储	17MB Flash，32KB电池备份NVRAM
8	板载接口	双10/100M网口、双RS232串口、2路PMC扩展槽
9	工作温度	0℃ ~ +55℃（工业宽温版本可达-20~71℃）
10	安装方式	6U VME机架插槽安装

核心功能

No.	功能描述
1	PowerPC处理器负责复杂算法运算、工艺逻辑控制，AltiVec向量单元可实现高速数据处理。
2	兼容VME64x总线，支持VME主/从DMA高速数据传输，实现与VME机架其他模块通讯。
3	双PMC扩展插槽，可灵活加装通讯、采集子卡，扩展硬件功能；自带看门狗定时器。
4	电池备份NVRAM与RTC实时时钟，断电保存关键配置与事件记录，支持板载调试监控程序。

应用场景

No.	场景描述
1	半导体制造设备VME主控单元单板计算机故障备件替换。
2	航空航天、军工测试设备、雷达控制系统主控板维护更换。
3	大型冶金、能源行业老旧VME总线工控系统升级改造项目。
4	进口二手工业设备整机翻新配套VME单板计算机备件采购。

常见故障及解决方法

No.	故障现象	原因与解决方法
1	上电无法启动，VME机架不能识别单板计算机	金手指氧化、背板接触不良。断电清洁板卡触点，检查VME背板供电。
2	系统启动后时间丢失，配置参数每次上电重置	板载备份电池耗尽。更换板载锂电池，重新校准时间并保存系统配置。
3	网口通讯中断，VME总线数据读写不稳定	网口芯片老化、PMC子卡接触不良。重新插拔PMC模块，检测网口硬件。
4	系统运行死机，看门狗频繁触发复位	内存ECC报错，固件异常。检测ECC内存，重新烧录固件，内存损坏则更换板卡。

常见问题FAQ

No.	问题	解答
1	MOTOROLA MVME5100是什么板卡？	MOTOROLA MVME5100是6U VME总线PowerPC架构单板计算机，作为VME系统主控，用于半导体、军工、工业设备的运算与控制。
2	更换MVME5100单板计算机需要哪些注意事项？	断电防静电操作，更换前备份系统镜像与配置；PMC子卡做好标记，安装后核对VME背板地址拨码。
3	板卡更换完成后需要做哪些验证测试？	上电识别板卡，自检无报错；测试VME总线读写、双网口、串口通讯，长时间运行测试看门狗功能。
