ICS TRIPLEX T9402 AADvance 16通道数字量输入模块

ICS TRIPLEX T9402属于AADvance安全仪表系统数字量输入模块，支持单重/双重/TMR三重冗余组态，一共16路24VDC数字输入通道，采集现场开关、压力开关、限位开关等开关量信号送入SIS安全控制器。模块支持三取二表决机制，单点故障不会影响安全系统持续运行。

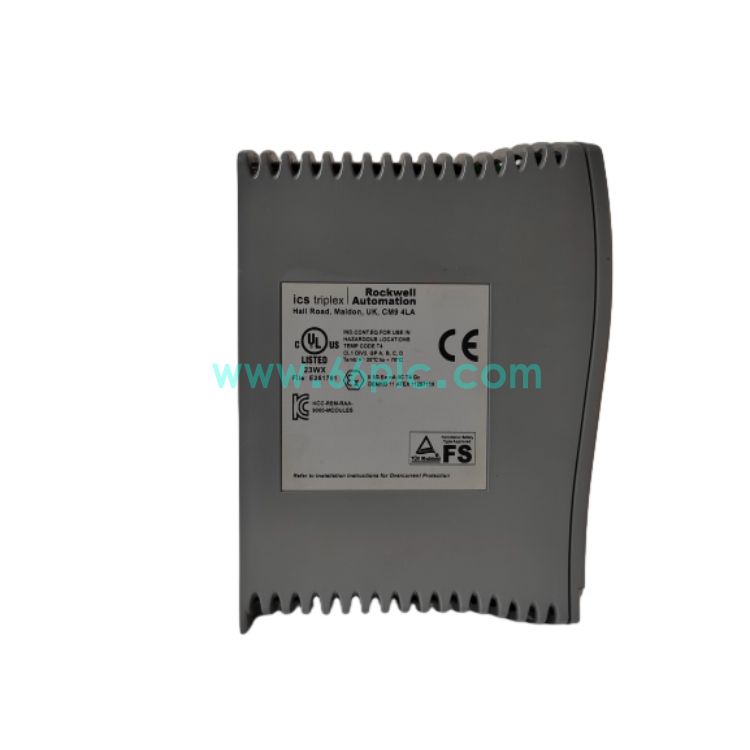

ICS TRIPLEX T9402(4).jpeg

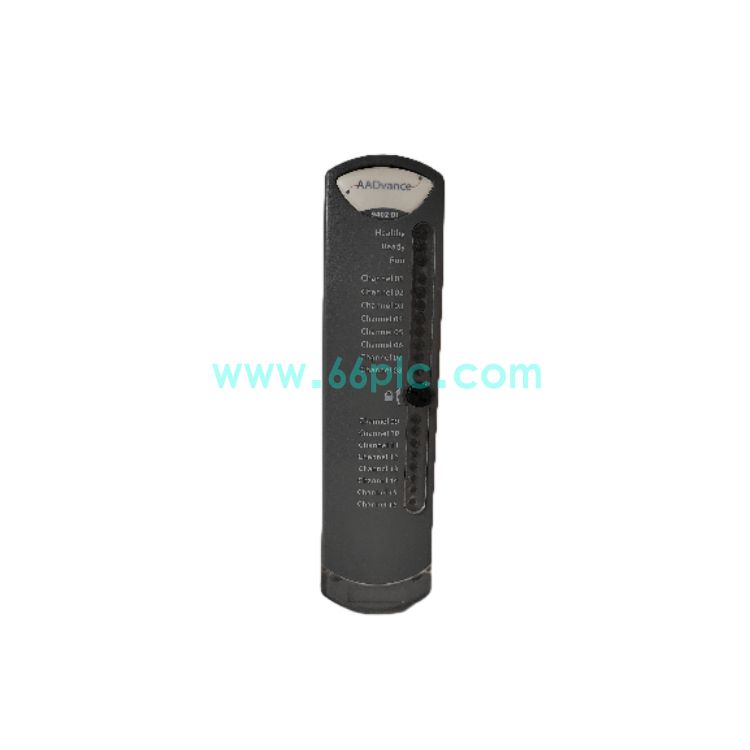

ICS TRIPLEX T9402(1).jpeg

该模块具备IEC61508 SIL3安全认证，模块自带完整通道自诊断，可识别线路故障，扫描周期低至0.924ms。原厂已经停产，广泛用于化工、油气、电厂AADvance安全联锁系统备件替换、ESD紧急停车系统检修改造项目。

主要规格参数

No.	功能描述
1	支持单重、双重、TMR三重冗余三种组态，TMR模式下采用2oo3表决，单点硬件故障不中断安全控制。
2	16路隔离数字量输入通道，采集现场压力开关、液位开关、限位开关等干接点/24V开关信号。
3	内置通道级故障自诊断，实时检测线路异常，面板LED指示灯直观显示通道与模块运行状态。
4	AADvance机架热插拔设计，模块可在线更换，配合T9110处理器完成紧急停机、火气联锁保护逻辑。

No.	场景描述
1	石油天然气、化工装置SIS安全仪表系统开关量联锁信号采集单元。
2	火电厂、燃气轮机ESD紧急停车系统，阀门位置、跳闸开关信号采集。
3	煤化工、制药高危工艺AADvance系统T9402数字输入模块备件更换。
4	海上平台、炼油厂FGS火气系统火焰探测、压力报警开关信号采集。

No.	故障现象	原因与解决方法
1	模块无法被AADvance系统识别，上电无OK灯	背板金手指氧化，24V供电不稳。断电取出模块清洁金手指，检查冗余供电回路。
2	个别通道信号无反馈，通道告警	现场开关损坏、信号线断路。检查现场接线与开关元件，核对通道组态。
3	信号抖动，通道状态频繁跳变	现场线路干扰、接线虚接。检查屏蔽接线，紧固端子，增加信号滤波设置。
4	TMR表决不一致告警，系统降级运行	模块内部通道不一致或背板接触不良。重新插拔模块，故障持续则更换T9402备件。

No.	问题	解答
1	ICS TRIPLEX T9402是什么模块？	ICS TRIPLEX AADvance平台T9402，16通道24VDC数字量输入模块，支持TMR三重冗余，SIL3安全等级。
2	T9402支持热插拔吗？	硬件支持机架热插拔，但属于SIS安全模块，更换前必须做好工艺隔离，评估安全风险。
3	可以采集什么类型信号？	24VDC开关信号、干接点信号，用于阀门位置、压力开关、限位开关等现场开关量采集。
