KEBA FB201 模拟量I/O板卡

KEBA FB201是奥地利KEBA科控推出的模拟量输入输出板卡，适配Bühler布勒压铸机等重型机械设备控制系统。板卡作为主控单元与现场传感器、执行器之间的信号接口，负责采集压力、温度、位移等模拟量信号并输出控制信号，实现压铸成型工艺闭环调节。

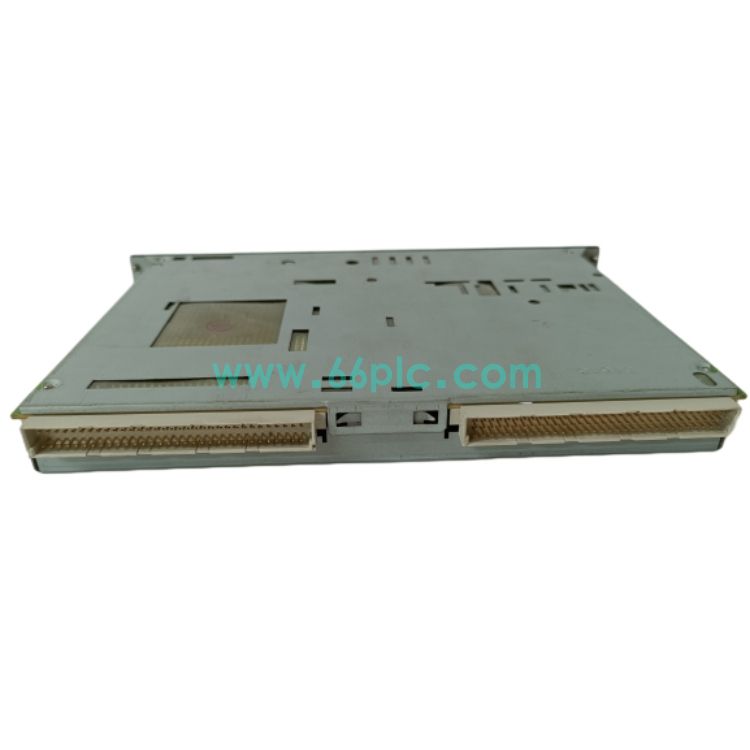

FB201 (4).jpeg

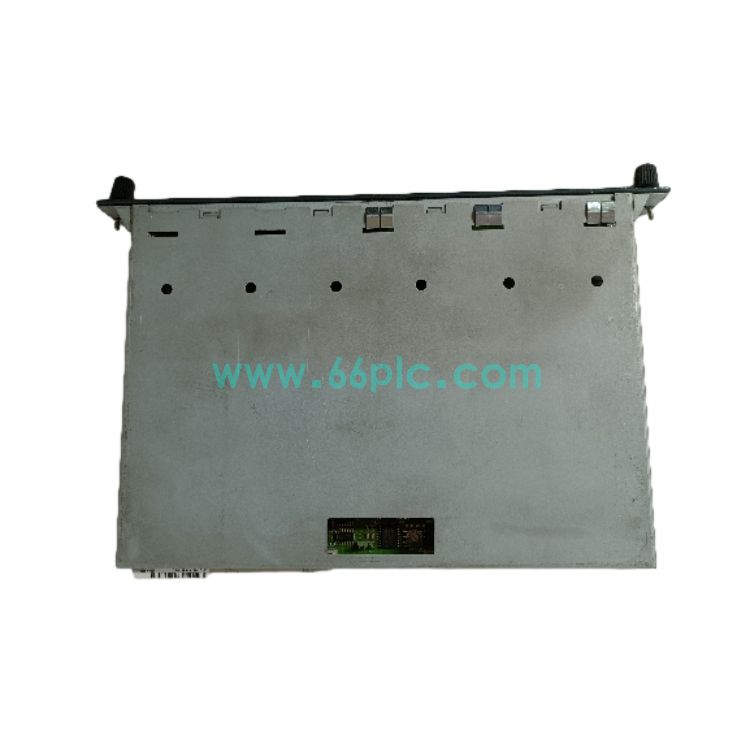

FB201 (2).jpeg

FB201具备优异抗干扰能力，适配压铸车间高振动、高温、粉尘恶劣工况，自带通道诊断与信号超限检测功能。原厂已停产，当前主要用于布勒压铸机老旧设备维修、备件替换与设备技改项目。

主要规格参数

No.	功能描述
1	采集压铸机压力、位移、温度等模拟量信号，信号调理转换后上传KEBA主控制器。
2	接收主控指令输出模拟控制信号，驱动比例阀、液压执行机构，实现压铸闭环控制。
3	实时通道监测，断线、超量程故障自动报警，快速定位现场信号回路故障。
4	强电磁抗干扰设计，适配压铸车间大功率液压设备带来的强干扰工业环境。

No.	场景描述
1	布勒Bühler压铸机KEBA控制系统模拟量信号采集与液压阀控制单元。
2	有色金属压铸工厂，高压压铸成型工艺闭环调节系统。
3	压铸设备老旧KEBA机架维修、板卡备件更换与控制系统改造项目。
4	重型液压机械设备模拟量信号采集、比例液压驱动控制应用。

No.	故障现象	原因与解决方法
1	系统识别不到FB201板卡	机架金手指积灰氧化、背板供电异常。取出板卡清洁金手指，检查机架电源。
2	模拟量数值跳动，压力/位移信号不稳定	现场屏蔽接地不良，液压设备电磁干扰。检查屏蔽电缆，重新做好接地端子。
3	输出通道无信号，比例阀不动作	外部线路断线、板卡输出通道损坏。检测外部回路，板卡硬件故障则更换备件。
4	报通道断线告警，但外部线路完好	信号端子松动，板卡输入回路元件老化。紧固接线端子，校准通道参数。

No.	问题	解答
1	KEBA FB201是做什么的板卡？	KEBA FB201模拟量I/O板卡，多用于布勒压铸机，采集压力位移信号并输出信号控制液压比例阀。
2	主要支持什么信号类型？	工业标准模拟信号：4~20mA电流信号与0~10V电压信号。
3	可以带电插拔吗？	不建议带电插拔。压铸机属于重型设备，更换板卡前必须停机断电，执行安全锁定。
