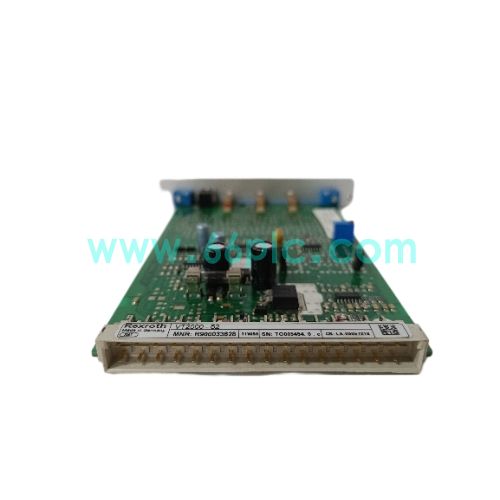

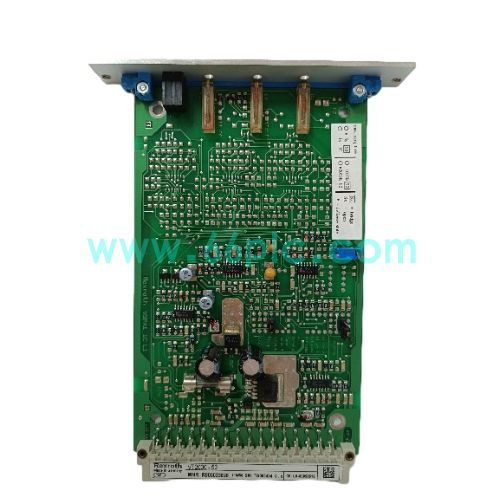

REXROTH VT2000-52 比例阀放大板
REXROTH VT2000-52是博世力士乐VT2000系列单电磁铁比例压力阀放大板，用于无位置反馈的直动式或先导式比例压力阀驱动。模块接收PLC或控制器的模拟给定信号，转换成可控电流输出，精准控制液压阀输出压力。
该板自带独立可调升降斜坡发生器，配备差分信号输入，具备反接保护与电磁阀短路保护功能，采用32针DIN41612欧式插座，广泛用于液压机、注塑机、金属成型设备的液压控制系统。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | Bosch Rexroth（力士乐） |
| 2 | 型号 | VT2000-52 |
| 3 | 产品类型 | 比例压力阀电子放大板 |
| 4 | 适用阀类型 | 单电磁铁、无电气位置反馈比例压力阀 |
| 5 | 供电电压 | DC24V（+40% / -5%） |
| 6 | 输入信号 | 差分输入，0~+10V，附加0~+9V给定输入 |
| 7 | 脉冲频率 | 100Hz / 200Hz可选（±10%） |
| 8 | 接口类型 | 32针 DIN41612 Form D 欧式连接器 |
| 9 | 工作温度 | 0℃ ~ +60℃ |
| 10 | 产品状态 | 原厂停产，库存/拆机测试备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 将模拟电压给定信号转换为驱动电磁铁的可控电流，实现液压压力连续调节。 |
| 2 | 内置独立可调上升/下降斜坡发生器，抑制压力冲击，保护液压管路与负载。 |
| 3 | 差分输入电路，提升抗干扰能力，适配工业控制柜复杂电磁环境。 |
| 4 | 电源反接保护与电磁阀短路保护，降低故障导致的板卡烧毁风险。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 工业液压机、金属冲压成型设备比例压力控制系统。 |
| 2 | 注塑机、压铸机液压压力闭环调节，压力保持回路。 |
| 3 | 老旧力士乐VT2000液压控制系统备件更换、设备检修。 |
| 4 | 矿山、工程机械液压动力单元压力调节电控柜。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | REXROTH VT2000-52是什么板卡？ | VT2000-52是力士乐比例压力阀专用放大板，用于驱动不带位置反馈的单电磁铁比例压力阀。 |
| 2 | VT2000-52可以控制比例方向阀吗？ | 不可以，该型号专为压力控制阀设计，不能直接用于比例方向阀控制。 |
| 3 | 斜坡功能有什么作用？ | 斜坡用于控制压力升降速率，避免瞬间压力冲击，减少液压系统振动与噪声。 |
