Products Description

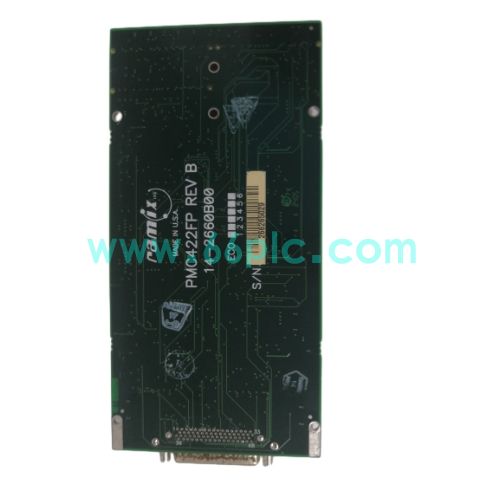

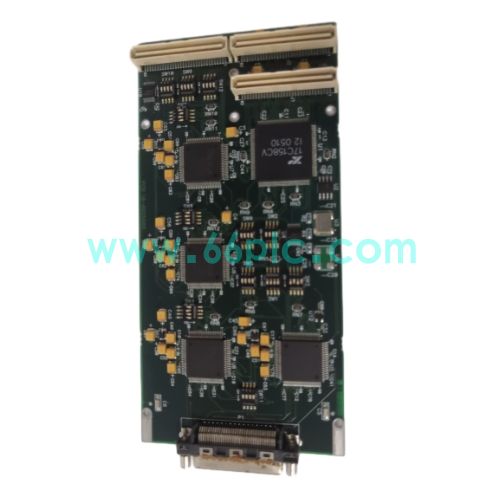

MOTOROLA PMC422FP PMC串行通讯板卡
MOTOROLA PMC422FP（Ramix PMC422/FP）是PMC标准8端口串行控制器板卡，适配VME、CPCI单板计算机，采用PMC子卡规格，搭载68针SCSI前置接口，支持RS232/RS422/RS485串口协议，用于工控、涡轮控制系统多串口扩展。
每个通道配备64字节FIFO缓存，降低主机CPU中断负载，板载拨码开关可独立配置各端口信号模式，具备高可靠性，广泛应用于工业VME总线设备、电厂透平控制、嵌入式测试系统备件。
主要参数
| 参数详情 |
|---|
| 1. 品牌：MOTOROLA（Ramix）；型号：PMC422FP；类型：PMC 8通道串口控制器板卡 |
| 2. 总线：32bit PCI PMC总线；通道：8路串口，前置68针SCSI接口，后置J4接口 |
| 3. 串口协议：RS232 / RS422 / RS485，拨码切换；单通道64字节收发FIFO |
| 4. 工作温度：0℃ ~ +60℃；存储温度-40℃ ~ +85℃；支持VME/CPCI主机 |
| 5. 安装：PMC夹层子卡，安装于VME/CPCI单板计算机，用于多串口扩展 |
核心功能
| 功能描述 |
|---|
| 1. 为VME/CPCI单板机扩展8路串行通讯端口，连接传感器、仪表、下位机 |
| 2. 通道拨码切换RS232/422/485，适配不同工业设备串口通讯标准 |
| 3. 64字节FIFO缓存，减少CPU中断，高速串口通讯下防止数据溢出丢失 |
| 4. 支持前置68针SCSI出线或后置J4背板出线两种接线方式 |
| 5. 兼容UART 16C550寄存器，主流嵌入式系统可直接驱动 |
应用场景
| 场景说明 |
|---|
| 1. GE VME透平控制系统，多串口仪表、探头信号通讯扩展 |
| 2. 工业嵌入式CPCI/VME计算机，多串口采集与设备通讯单元 |
| 3. 军工、工业测试设备，多通道串行数据采集系统 |
| 4. 老旧VME工控系统技改、扩容与备件替换项目 |
| 5. 电厂设备控制机柜，PMC子卡串口扩展备件维护 |
常见问题
| 问答内容 |
|---|
| 1. Q：串口通讯丢包？ A：检查FIFO参数配置，确认波特率匹配，RS485终端电阻设置是否正确。 |
| 2. Q：系统识别不到PMC板卡？ A：检查PMC插槽金手指，确认VME主机PMC总线使能，核查板卡硬件ID。 |
| 3. Q：能不能用在普通PCI主板？ A：PMC夹层卡，不能直接用于标准PCI，需要PMC载板或VME/CPCI主机。 |
| 4. Q：带电情况下可以插拔PMC子卡吗？ A：不支持热插拔，更换前关闭VME主机电源，防止背板总线损坏。 |
