Products Description

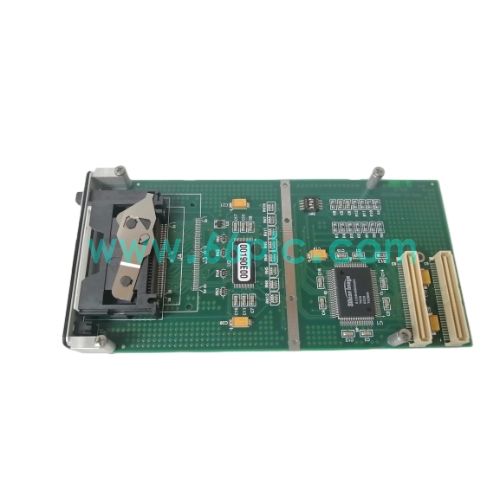

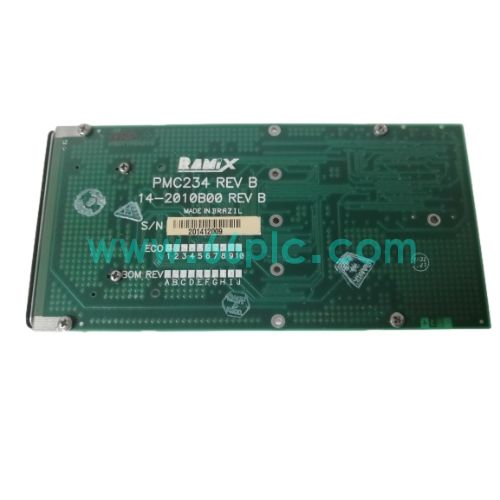

Ramix force PMC234 14-2010B00 PMC CompactFlash存储适配器模块 in stock
Ramix PMC234（件号14-2010B00）是标准PMC夹层卡规格的CompactFlash主机存储适配器，遵循PCI 2.1规范，用于VME、cPCI嵌入式工控主板扩展CF卡固态存储。
该模块支持VxWorks、Windows NT等实时操作系统从CF卡引导启动，属于老旧工业嵌入式系统备件，大量用于GE等VME总线涡轮控制单板机存储扩容。
主要参数
| 参数详情 |
|---|
| 1. 品牌：Ramix（Abaco Systems）；型号：PMC234 14-2010B00；类型：PMC CF存储适配器 |
| 2. 总线标准：PCI Rev2.1；外形：IEEE1386标准单PMC夹层卡 |
| 3. 存储介质：CompactFlash卡，也兼容MicroDrive微型硬盘；最大功耗1W |
| 4. 工作温度：标准5℃~+55℃，扩展型版本可达-40℃~+85℃，湿度5~95%无冷凝 |
| 5. 适配载体：VME、cPCI嵌入式单板计算机，VME总线工控系统 |
核心功能
| 功能描述 |
|---|
| 1. 提供CompactFlash插槽，为嵌入式VME主板提供固态存储介质扩展 |
| 2. 支持VxWorks、NT等操作系统通过CF卡直接引导启动系统 |
| 3. PCI总线协议转换，把CF存储映射为主板可识别的标准文件存储设备 |
| 4. 低功耗设计，适合无风扇、高振动工业嵌入式主机环境 |
| 5. 支持系统程序、历史事件、机组数据本地存储，兼容老款工控固件 |
应用场景
| 场景说明 |
|---|
| 1. GE VME系列涡轮控制单板机，Mark VIe控制系统存储扩展备件 |
| 2. cPCI、VME总线嵌入式工控主机，老设备硬盘替换为CF固态存储改造 |
| 3. 电厂、石油化工透平机组控制系统，嵌入式程序存储模块更换 |
| 4. 轨道交通、军工嵌入式实时控制系统本地数据记录存储单元 |
| 5. 老旧VME工控系统检修维护，故障PMC存储夹层卡替换备件 |
常见问题
| 问答内容 |
|---|
| 1. Q：主板无法识别CF卡？ A：检查CF卡是否符合老版本规范，清洁金手指，确认PMC卡与VME主板插槽接触良好。 |
| 2. Q：系统无法从CF卡启动？ A：确认CF卡已烧录对应VxWorks固件，检查主板BIOS/引导参数设置。 |
| 3. Q：能否直接使用大容量现代CF卡？ A：仅支持小容量老式CF卡，大容量新款CF卡存在兼容性问题。 |
| 4. Q：模块是否支持热插拔？ A：PMC夹层卡不支持带电插拔，断电后拆装，防止VME背板损坏。 |
Tags: Ramix force PMC234 14-2010B00 PMC CompactFlash 存储适配器模块 in stock.Ramix force PMC234
