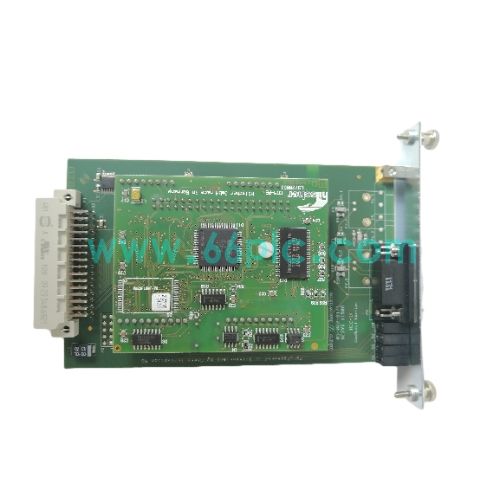

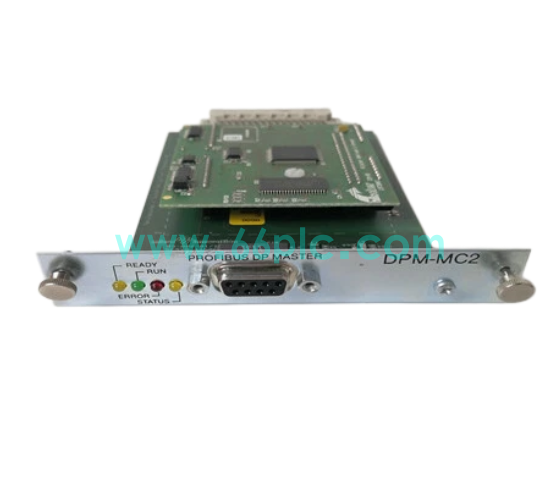

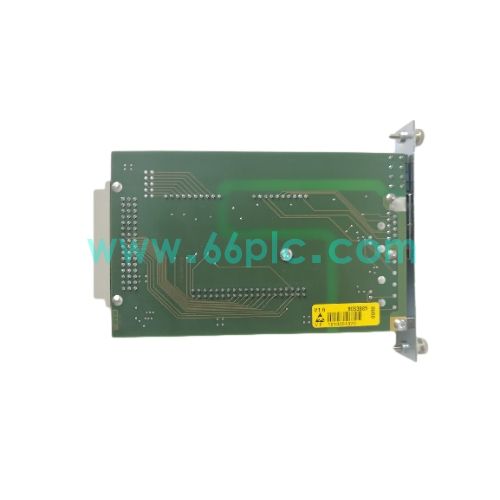

EATON DPM-MC2 PROFIBUS DP主站通讯模块 in stock
EATON DPM-MC2是伊顿MICRO PANEL MC2系列人机面板专用扩展通讯卡，作为PROFIBUS DP主站模块，遵循EN50170标准，通过9针Sub-D隔离接口接入DP现场总线，实现面板与现场各类DP从站设备的数据交互。
模块自带电气隔离设计，抵抗现场地环路干扰，支持总线设备数据采集与下发控制指令，属于老款HMI扩展备件，多用于旧产线伊顿人机界面的通讯改造和备件替换。
主要参数
| 参数详情 |
|---|
| 1. 品牌：EATON伊顿；型号：DPM-MC2；类型：PROFIBUS DP主站通讯扩展模块 |
| 2. 接口：隔离型Sub-D 9针母头；协议标准：EN50170 PROFIBUS DP |
| 3. 适配设备：MICRO PANEL MC2系列人机操作面板，插槽式安装 |
| 4. 工作温度：0℃~+50℃；存储温度：-20℃~+60℃ |
| 5. 认证：CE，满足EN61000电磁兼容标准；不支持带电插拔 |
核心功能
| 功能描述 |
|---|
| 1. 作为PROFIBUS DP主站，管理总线下全部DP从站，读写现场I/O、驱动器数据 |
| 2. 实现MICRO PANEL MC2人机界面和DP总线设备之间数据双向传输 |
| 3. 内置电气隔离，抑制现场地电位差，保护HMI主板不受干扰损坏 |
| 4. 总线状态自检，面板指示灯反馈通讯、故障状态，便于现场排查 |
| 5. 支持标准PROFIBUS DP通讯组态，兼容主流品牌DP从站设备 |
应用场景
| 场景说明 |
|---|
| 1. 包装机械、纺织设备伊顿MC2人机界面PROFIBUS总线通讯扩展 |
| 2. 汽车自动化产线，HMI与DP总线远程I/O、变频器数据采集控制 |
| 3. 冶金、水处理老自动化产线，伊顿人机通讯备件更换项目 |
| 4. 工厂流水线改造，搭建PROFIBUS DP现场总线监控网络 |
| 5. 物料输送设备，MC2面板通过DP总线读取现场设备运行状态 |
常见问题
| 问答内容 |
|---|
| 1. Q：PROFIBUS总线无法通讯？ A：检查DP总线接线、终端电阻，核对主站地址与总线波特率。 |
| 2. Q：模块报错，通讯时断时续？ A：排查现场电磁干扰，检查总线屏蔽接地，确认模块插槽接触良好。 |
| 3. Q：模块可以安装在其他品牌HMI上吗？ A：仅适配EATON MICRO PANEL MC2系列面板，其他型号无法兼容。 |
| 4. Q：模块是否支持热插拔？ A：禁止带电插拔，必须断电后拆装，防止损坏模块与人机主板。 |
Tags: EATON PROFIBUS DP in stock 主站通讯模块 DPM-MC2 EATON DPM-MC2
