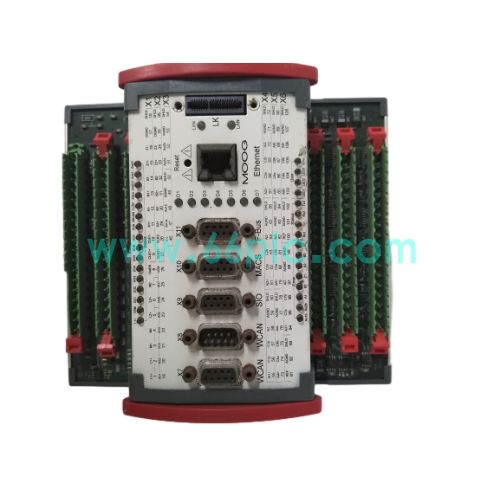

MOOG D136-001-007 MSC I 伺服运动控制器 in stock
MOOG D136-001-007属于穆格MSC I系列高性能数字伺服控制器，集成PLC功能，可对液压及电动伺服执行机构实现多轴闭环运动控制。模块支持多种编码器反馈采集，搭载MACS编程软件，满足高精度力、速度、位置同步控制需求。
该控制器自带丰富模拟量、数字量接口与多类型工业总线，支持E-bus总线扩展I/O模块，内置完善故障诊断机制，广泛用于材料试验、金属成型、航空测试等高端设备，是精密伺服系统常用核心控制备件。
主要参数
| 参数详情 |
|---|
| 1. 品牌：MOOG穆格；型号：D136-001-007；类型：MSC I数字伺服运动控制器 |
| 2. 处理器：40MHz 32位PowerPC；存储：4MB Flash EEPROM |
| 3. 供电：DC24V（18~32V DC）；模拟输入：8通道16位；模拟输出：2通道16位 |
| 4. 数字I/O：8路可配置；反馈接口：SSI、增量编码器 |
| 5. 通讯接口：Ethernet、CANopen、RS232、Profibus-DP；防护等级：IP20 |
核心功能
| 功能描述 |
|---|
| 1. 多轴伺服闭环控制，支持位置、速度、力/压力三种控制模式切换 |
| 2. 符合IEC61131-3标准，MACS软件完成程序编写、调试与参数整定 |
| 3. 支持SSI、增量编码器位置反馈采集，实时读取执行机构位置信息 |
| 4. E-bus扩展总线，可外接I/O扩展模块，灵活拓展系统信号点位 |
| 5. 内置故障诊断，实时监测控制器、伺服轴状态，故障代码快速定位问题 |
应用场景
| 场景说明 |
|---|
| 1. 液压伺服系统、材料力学试验机，力值与位移高精度闭环测试 |
| 2. 金属成型、冲压、锻造设备，多轴同步运动控制 |
| 3. 航空航天零部件测试台、各类精密自动化加载试验设备 |
| 4. 高精度工装、特种机器人及非标装备伺服运动控制系统 |
| 5. 老旧穆格伺服控制系统备件替换、设备改造升级项目 |
常见问题
| 问答内容 |
|---|
| 1. Q：伺服轴抖动震荡如何处理？ A：重新整定PID控制参数，检查编码器接线，确认反馈信号无干扰。 |
| 2. Q：总线通讯频繁中断？ A：检查网线或CAN总线，确认总线终端电阻配置，排查接地干扰。 |
| 3. Q：模拟量信号漂移不稳定？ A：检查24V供电电源稳定性，做好信号线缆屏蔽接地处理。 |
| 4. Q：MACS软件无法下载程序？ A：核对软件版本，确认通讯端口选择正确，检查控制器通讯链路。 |
