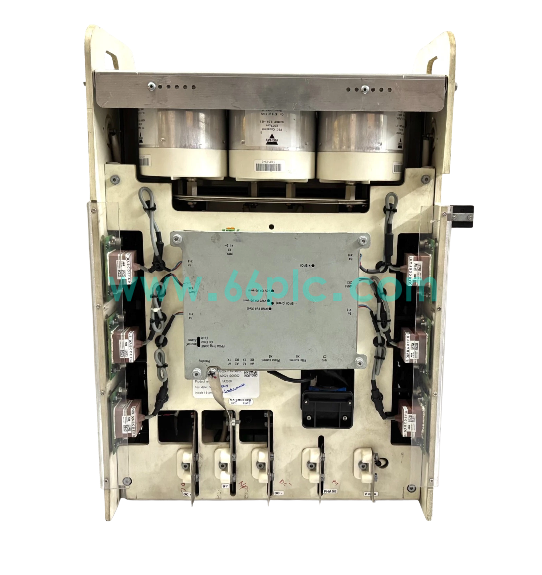

ABB PBAE10A01 3BHB024711R0020 ACS2000中压变频器相位模块

ABB PBAE10A01，物料号3BHB024711R0020，是ACS2000中压变频器配套相位功率模块，内置3只47μF电容，作为功率变换与滤波核心单元。模块用于1MVA等级ACS2000变频设备，参与直流母线稳压、谐波滤除，保障功率回路电能质量稳定。

该模块为柜体插拔式结构，集成电容组与状态监测回路，适配ACS2000 6kV等级中压传动系统。属于工控停产备件，市场库存多用于矿山、水泥行业中压变频器检修更换，是ACS2000功率柜的关键备品。

主要参数

1. 品牌：ABB；型号：PBAE10A01；物料号：3BHB024711R0020；类型：ACS2000相位模块
2. 适配设备：ABB ACS2000 6kV，1MVA中压变频器
3. 内置元件：3×47μF滤波电容组；功能：直流母线稳压、谐波滤波
4. 安装方式：功率柜插拔式模块化安装
5. 额定电压：6kV系统适配；工作温度：0℃ ~ +55℃
6. 配套拓扑：ACS2000多电平中压变频拓扑
7. 认证：CE工业标准；备件属性：原厂已停产

核心功能

1. 内置电容组，对直流母线电压进行稳压，滤除功率回路谐波干扰。
2. 配合ACS2000功率单元完成电能变换，稳定中压变频系统输出波形。
3. 实时监测电容工作状态，识别电容老化、容量衰减等异常。
4. 模块化插拔结构，故障后可单独更换，缩短设备停机检修时间。
5. 吸收回路电压尖峰，保护IGCT功率器件免受瞬时高压冲击。
6. 支撑风机、泵类重载电机长时间连续稳定调速运行。

应用场景

1. 水泥、矿山行业ACS2000中压大功率风机、水泵变频驱动系统。
2. 化工行业大型压缩机、离心风机6kV中压调速传动装置。
3. 原有PBAE10A01模块老化损坏，ACS2000变频器备件替换项目。
4. 电厂、冶金厂大功率辅机中压变频系统维护与改造。
5. 水厂大型增压泵中压变频调速成套设备。
6. 工控备件库储备，ACS2000中压变频器功率单元应急替换。

常见问题

1. Q：ABB PBAE10A01 3BHB024711R0020是什么模块？
   A：ACS2000中压变频器相位模块，内置滤波电容组，用于母线稳压和谐波抑制。
2. Q：该模块损坏有什么典型现象？
   A：电容容量衰减会导致母线电压波动大，变频器报过压、谐波故障，频繁跳闸。
3. Q：模块可以单独使用吗？
   A：不能独立工作，必须搭配ACS2000主控单元与功率器件成套使用。
