产品详情

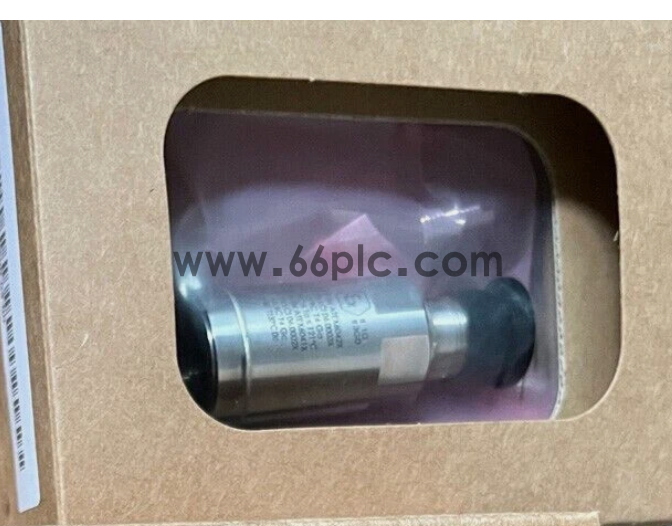

Bently Nevada 177230-00-02-05 一体化地震式振动速度变送器
一、完整型号分段释义 177230-AA-BB-CC
- 177230：系列 —— 两线制回路供电压电振动变送器（监测壳体绝对振动速度）
- AA=00（量程代码）满量程：0～12.7 mm/s (0～0.5 in/s) RMS，适合低振动小型风机、水泵、电机
- BB=02（频响代码）频率响应：3 Hz ～ 1 kHz，峰值 PK 输出，适配低速旋转设备、低转速轴承故障监测
- CC=05（防爆认证后缀）多重防爆认证：ATEX / IECEx Zone2、CSA Class I Div2，油气、炼化、加氢防爆厂房专用
二、核心电气参数
- 供电：两线制回路供电 12～35 VDC
- 4–20mA 标准输出4mA = 0 mm/s；20mA = 满量程 12.7 mm/s，线性精度 ±1.5% FS
- 3 针缓冲波形输出（Pin C）原始动态振动波形，可接入 3500/42M、1701/02 做频谱、轴承故障诊断
- 自检故障机制探头内部断线 / 短路自动拉低回路电流，PLC/3500 系统识别传感器失效告警
- 最大负载阻抗：RL = 50 × (Vs − 12) Ω
三、机械与环境规格
- 外壳：316L 不锈钢，直径 25.4mm，高度 66mm，净重 131g
- 安装螺纹：本体 1/4-28 UNF；可选 M6/M8 转接螺柱
- 接头：3 针 MIL-C-5015 不锈钢航空插头
- 工作温度：-40℃ ～ +85℃，IP67 全密封，耐油污、凝露
- 抗冲击：1000g 峰值，横向灵敏度＜5% 主灵敏度
四、配套专用线缆（二选一）
- 16925 系列（非铠装）：洁净机柜、室内无挤压场景（16925-10/12/25/33）
- 16710 系列（不锈钢铠装）：机旁、油污、易拖拽碾压恶劣工况（16710-15/25/33）⚠️ 禁止用 330130 涡流同轴电缆替代，会丢失动态波形、读数漂移
五、两种系统接入方案（适配你之前采购清单）
方案 1：3500 机架系统
变送器 → 16710 铠装电缆 → 3500/42M（176449-03）振动监测卡
- BNC 波形：现场便携测振仪诊断
- 4–20mA：上传 AB CompactLogix 1769 系列 PLC
- 背板继电器：机组 ETS 停机、声光报警联锁
方案 2：1701 FieldMonitor 壁挂防爆系统
变送器 → 防爆本安屏蔽线 → 1701/05 底座 + 1701/02 采集卡
- Modbus RTU 通讯上传中控 DCS
面板就地查看振动数值、故障代码
