Bently 991-25-XX-02-05（9 米系统）+ 164113-01 成套

一、两件物料分工（完全独立两套器件）

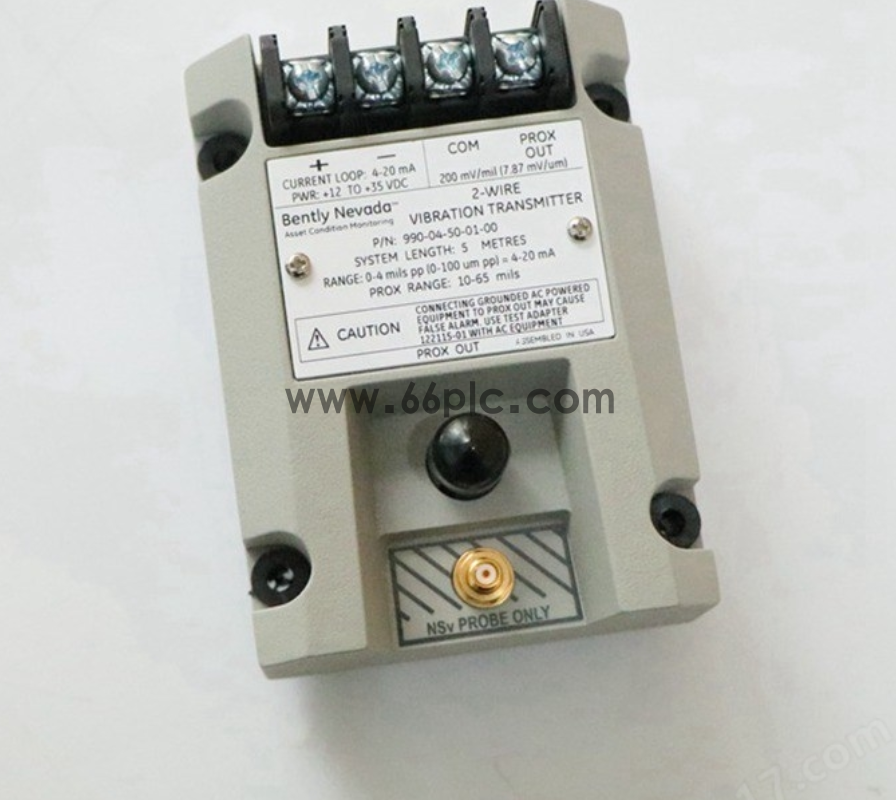

991-25-XX-02-05 一体式轴位移变送器（现场传感）
1. 型号分段解析
  1. 991：轴向推力位移变送器（Thrust Transmitter），内置 Proximitor 前置，无需外置 141887-02 前置器
  2. 25：满量程 ±25mil（±0.635mm）轴位移测量范围
  3. XX=90：代表整套探头 + 电缆总长9 米（9M），即你标注的 9M 规格
  4. 02：背板螺栓固定式安装（区别 DIN 导轨 01）
  5. 05：防爆认证 CSA Div.2 / ATEX Zone 2 / ABS 船级认证，油气、化工防爆区可用
2. 核心参数
  1. 两线制回路供电：12~35VDC
  2. 输入：3300 NSv 5/8mm 涡流探头，系统总长固定 9m 不可裁剪
  3. 双输出：① 4–20mA：正比轴位移，直连 DCS 模拟量卡；② PROX OUT 动态间隙电压：接 3500/45 端子板做精密监测、故障诊断
  4. 自带 Not OK 故障自检：探头断线 / 短路、间隙超量程自动识别，4–20mA 跌落下限防误报警
3. 适用场景：小型压缩机、风机、燃气轮机轴向推力瓦位移监测，防爆厂区首选。
2. 164113-01（3500/45 位置监测专用背部 4 通道端子板）
1. 配套前卡：3500/45 四通道位移 / 位置监测主前卡，必须前后成套使用，单独端子板无法采集信号
2. 槽位规格：3500 机架背部半高插槽，不可插入 3500/33、3500/92 全高槽
3. 硬件功能
  1. 4 路独立隔离涡流探头输入，适配 991 变送器 PROX OUT 间隙电压、普通 3300 前置器信号、LVDT 位移传感器
  2. 自带 - 24VDC 探头供电端子，多级 EMI 滤波，抗 ABB ASTAT 起重调速、变频器谐波干扰，位移数值不漂移
  3. 绿色欧式插拔端子，四路通道独立接线，单路故障不影响其余三路监测
4. 版本区分
  1. 164113-01：标准隔离型；老款 164113-00 无强化滤波，大功率机房易跳数，可直接替换升级。
二、完整系统信号链路（991-25-90-02-05 + 164113-01）
1. 330104 涡流探头（9 米成套线缆）→ 991-25-90-02-05 变送器
2. 两路信号分开走线：
  1. 4–20mA 位移模拟量：直接接入中控 DCS 模拟量模块，简易监控；
  2. PROX OUT 动态间隙电压屏蔽线缆 → 164113-01 背部端子板
3. 端子板信号调理送入 3500/45 前卡，精确采集轴向位移、组态多级预警 / 危险报警
4. 全机架数据汇总分流：
  1. 位移报警硬接点：3500/33（149986-01+149992-03）输出 ETS 机组停机联锁；
  2. 实时位移数值：分体 3500/92（136180-01+136188-02）Modbus TCP/RTU 上传 GE IS420UCSCH1B、伊顿 XV 触摸屏；
  3. 位移事件 / 波形缓存：TDI 瞬态卡（138607-01+146031-01）存入故障日志，供 System1 诊断。
