Bently 149986-01（3500/33 16 通道继电器输出全高前主大卡）

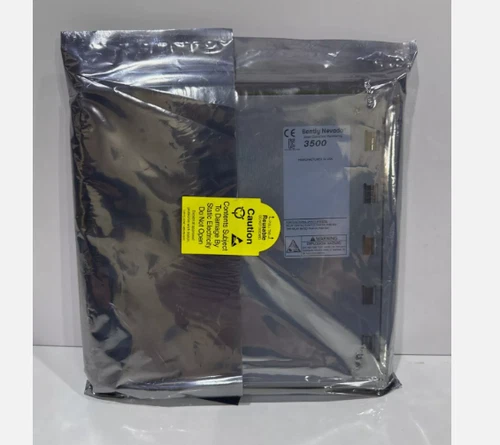

149986-01 1PCS NEW Bently Nevada 3500/33 Interface Module 14998601 - Picture 1 of 1

一、成套硬性配套关系（采购核心）

前主卡：149986-01（机架正面全高插槽，逻辑运算、继电器驱动主体）
配套背部 I/O 端子后卡：149992-01（机架背部全高槽，所有硬触点对外接线载体）
成套型号全称：3500/33-01-00，二者必须成对上机，单独任意一块无法输出报警 / 跳闸触点
槽位规则：只能安装在TDI（138607-01）右侧全高槽，不可插入半高卡槽（3500/25、3500/62 等）；单台机架可多块 3500/33 扩容继电器通道。

尺寸：241.3×24.4×242mm，全高单槽，净重 0.7kg，金属屏蔽壳体，支持热插拔
整机功耗：5.8W，机架背板统一 24VDC 供电
前面板指示灯：OK 运行灯、TX/RX 通讯灯、16 路独立通道报警 LED 指示灯
继电器规格：16 路独立SPDT 单刀双掷 Form-C 继电器，每路可组态常开 / 常闭
- AC 负载：2A@240VAC；DC 负载：3A@125VDC，触点寿命 10000 次
- 4 路为 1 分组，每组硬件拨码可选常带电 NE / 失电 ND两种安全模式（ETS 跳闸优先失电安全型）
环境：工作 - 30℃~+65℃，存储 - 40℃~+85℃，PCB 三防涂层，抗 ABB ASTAT 起重调速、变频器谐波干扰
认证：CE、UL、CSA、SIL2 兼容，ATEX 防爆可选，满足汽机 / 燃机 SIS 安全联锁标准

全机架测点逻辑汇总输出读取机架内 42M/44M 振动、50M 转速、53 超速、60 温度、62 工艺模拟量、25 键相的Alert 预警 / Danger 危险状态，内部可编程与 / 或表决逻辑，自由组合多通道条件触发单路继电器。
16 路独立可编程硬触点每一路继电器可单独分配：单通道振动高报警、机组总危险跳闸、传感器故障、转速异常、工艺高低限、机架全局故障等信号。
ETS 紧急停机安全联锁机组超速、振动超限、轴位移超标时，继电器输出无源干接点接入 SIS/ESD 停机回路，直接关停汽机、燃机、压缩机，同时闭锁 ABB ASTAT 起重调速系统。
外部声光报警、中控联动触点可驱动现场报警器、光字牌、PLC/DCS（GE IS420UCSCH1B、伊顿 XV 触摸屏）状态反馈。
故障诊断上传继电器卡自身故障、背板通讯丢失、任意通道报警状态，通过 TDI（138607+146031）记录事件日志，同时经分体 3500/92（136180+136188）Modbus 上传中控。

涡流 / 温度 / 转速探头 → 各采集前卡 + 配套端子板
背板总线所有测点状态上传至149986-01（3500/33 继电器主卡）
内部逻辑运算后，驱动对应通道继电器，触点由背部 149992-01 端子板对外接线：
- 一路：ETS 停机联锁回路
- 二路：现场声光报警
- 多路：DCS/PLC 状态反馈接点
同时稳态数值、报警事件分流至 TDI 瞬态卡缓存波形，3500/92 网关对外 Modbus 通讯
全高空闲置槽加装 130944-01 防尘盖板，半高空槽配 131151-01 盖板。

模块型号	类型	核心用途	触点输出能力
149986-01（3500/33）	全高继电器大卡	16 路可编程报警 / 跳闸硬接点	16 路 SPDT 安全联锁
136180-01（3500/92）	通讯网关	Modbus 对接 DCS，仅数字数值，无硬触点	无继电器输出
149369-01（3500/25）	半高键相卡	采集转速、相位基准，无联锁触点	无继电器输出
138607-01（TDI）	瞬态数据卡	波形录波、机架总线总枢纽，无触点	无继电器输出
