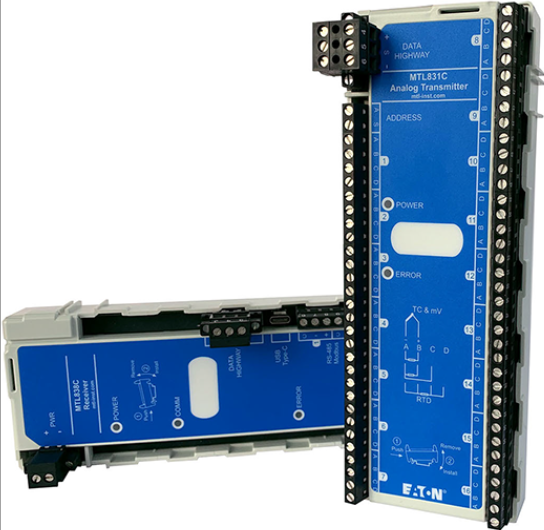

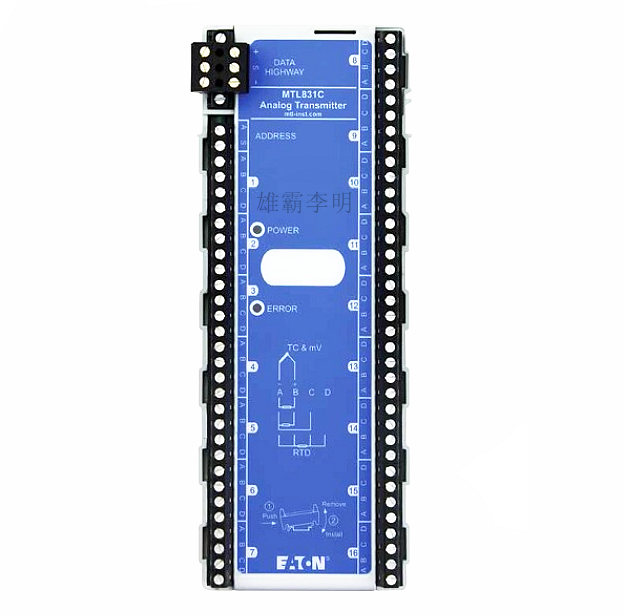

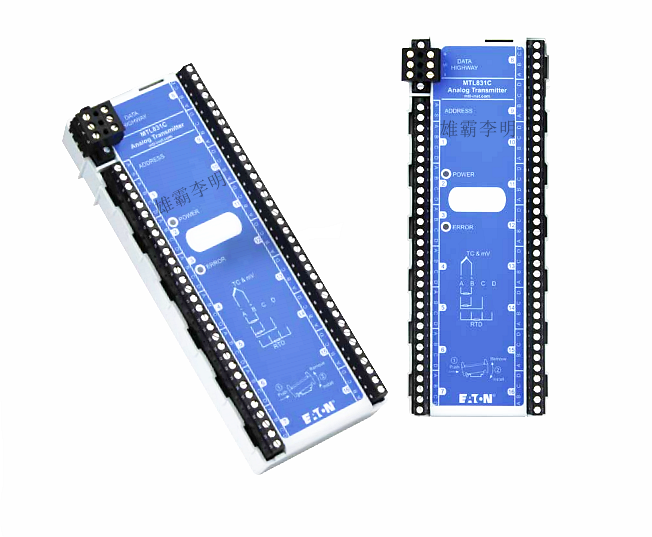

以下展示MTL831C模拟变送器相关参数描述以及图片信息
为您购买MTL831C模拟变送器提供有价值的参考
MTL831C模拟变送器可传输多个危险区域输入
通过由一根单屏蔽双绞线组成的数据高速公路向安全区域发送信号。
它本质上是安全的,因此可以安装在0区危险区域
MTL831C可监测来自THC或毫伏电源的多达16个输入,或2、3或4线RTD或电位计。
提供了一条数据高速公路,可在长达2km,取决于应用、电缆和(噪声)环境。屏蔽的强烈建议使用双绞线。
在数据高速公路的另一端,MTL838C接收器将从MTL831C传输的信息。一个或两个MTL831C可能是
连接到单个MTL838C。MTL838C提供*Modbus®串行数据输入的输出表示以及状态信息。
当MTL831C变送器安装在危险区域时,数据高速公路必须由安装在安全区域。
*Modbus®是施耐德自动化股份有限公司的注册商标。
2开始
MTL831C多路复用器变送器的安装分为三个主要主题。
•机械安装-如何安装MTL831C以及如何安装
安装在外壳中。
•电气连接-传感器和高速公路连接。如果单位为安装在我们的外壳中,它详细说明了任何特殊的接线安排。
•配置-使用用户提供的跳线配置地址。
其余配置通过Modbus®链路或PC上的软件进行。
注释
新用户可能会发现在在现场进行安装之前,室内测试区以熟悉。
连接端子沿着模拟变送器的边缘。这些是
分为输入传感器端子(1至16)、地址端子(A、S)和
数据高速公路终端(+、S、-),如下所示。
5.1地址
保持这两个引脚(A、S)打开,将MTL831C的地址设置为“1”。A.
这两个引脚上的跳线将地址设置为“2”。任一项对系统都有效
只有一个MTL831C连接到MTL838C。当两个MTL831C
连接到单个MTL838C时,它们必须唯一寻址。如果他们在
相同的地址,只有一个将与MTL838C通信。地址影响
在PC软件中可以看到数据,RS485端口上有哪些可用数据:
地址PC软件Modbus端口A或BLLMUX仿真
1MTL831C#1选项卡通道1-16链路1,通道1-16
2MTL831C#2选项卡通道17-32链路2,通道1-16
MTL838C/MTL831C系统提供热电偶烧毁检测。
这通过定期测量热电偶的电阻和将其与初始测量进行比较。如果电阻增加超过50欧姆,传感器状态中有警告(读数仍然可用)。
对于更多信息,请参阅MTL838C接收器的说明。以下是
锁定初始电阻测量的事件:
•MTL831C通电(初始电阻测量锁定30秒后)。
•配置为THC的通道打开至少1.3秒,然后关闭(这是为了在更换THC时重置初始值)。
•未配置为THC的信道更改为THC。这配置更改将来自PC软件或Modbus。
5.7混合输入可以在16输入通道。
如上的连接图所示,适当连接不同的传感器
单位覆盖。5.8数据高速公路
数据高速公路连接也是MTL831C的直流电源。它是重要的是,“+”和“-”端子上的接线极性正确。A建议使用屏蔽双绞线。“S”端子连接到电缆盾它未在MTL831C内部连接。5.9传输距离
最大数据高速公路长度取决于两个关键因素:所用电缆的质量环境
通常,用户可能期望:IS应用程序-1公里,非IS应用-2公里。
IS应用的距离缩短是由于电流的电压降
MTL5553/MTL5053IS隔离器中的限位电阻器,也可能受到is电缆所需的数据高速公路电缆的电感和电容
参数计算。(详见IEC/EN60079-14)。
我们建议使用16号Foundation现场总线电缆
勾选为符合数据高速公路电缆的FF标准。这会有帮助确保通过成功的通信实现最大长度在存在噪声的情况下。
此外,不要在高压线附近或与高压线平行地敷设数据高速公路电缆,VFD或由VFD驱动的电机,因为它们会产生干扰与沟通。
5.10IS应用
对于IS应用,数据高速公路连接必须通过电流隔离器,因此MTL5553/MTL5053隔离器在线连接在安全区域(见图x)。
数据高速公路的-和+端子应连接到相应的位于安全区域。有关详细说明,请参阅ATEX和IECEx信息一节
MTL831CMTL838CMTL5053EATON传输模块相关文章推荐
电源管理公司伊顿推出了用于0区危险区域温度测量应用的新型830米系列多路复用器,旨在改进外形以最大限度地减少手工布线并简化安装和维护,并使它们符合RoHS指令标准
830米系列多路复用器避免了隔离每个仪器回路的需要,通过在单个双绞线数据高速公路上传输多个危险区域温度传感器的输入,将安装布线的成本降低高达50%。通过减少控制系统的输入数量、机柜空间和重量,可以进一步节省成本。
MTL831C型模拟变送器MTL831C型现场总线网络多路复用变送器到货
MTL831C多路复用器变送器通常位于危险区域,通常安装在IP65额定外壳内的现场仪表附近,支持热电偶、RTD和mV模拟传感器输入。兼容的安全区域MTL838C接收器通过数据高速公路转换从MTL831C传输的信息,并提供带有状态信息的串行霍尼韦尔LLMUX或Modbus输出,以馈送给主机PLC、PC或DCS控制器。
单一数据高速公路电缆是本质安全(IS)多芯电缆内的一对简单双绞线或一对电线,支持安全区域和危险区域之间长达一公里的通信,并为变送器供电。
MTL831C模拟变送器MTL831C现场总线网络多路复用器变送器到货
“作为危险区域温度测量应用中的重要组件,我们的830米系列多路复用器减少了本质安全危险区域布线的安装时间和成本,”伊顿副产品线经理尼亚兹·艾哈迈德说。
“我们已投资开发MTL830C型多路复用器系列,以支持我们在全球范围内安装的大型温度多路复用器。这允许将830b公吨安装迁移到MTL831C型和MTL838C型产品,同时保留相同的传感器、布线和控制系统接口,”艾哈迈德补充道。
多路复用器系统旨在传达多达32个输入的状态,将危险区域接线对的数量从32个减少到1个。通过消除从危险区域到安全区域的昂贵热电偶补偿电缆的长距离运行,这节省了安装时间并进一步降低了成本。
MTL831C模拟变送器MTL831C现场总线网络多路复用器变送器到货
MTL831C模拟变送器可将多个危险区域输入信号沿由单屏蔽双绞线组成的数据高速公路传输至安全区域。它本质上是安全的,因此可以安装在0区危险区域或危险位置。
MTL831C可监测来自THC或毫伏电源或2、3或4线RTD或电位计的多达16个输入。根据应用、电缆和(噪声)环境,提供了一条数据高速公路,可在长达2km的距离上传输信号和电力。强烈建议使用屏蔽双绞线。在数据高速公路的另一端,MTL838C接收器翻译从MTL831C传输的信息。一个或两个MTL831C可连接到单个MTL838C。
MTL831C模拟变送器MTL831C现场总线网络多路复用器变送器到货
MTL838C提供输入的*Modbus®串行数据输出表示以及状态信息。当MTL831C变送器安装在危险区域时,数据高速公路必须由安装在安全区域的MTL5553/MTL5053隔离器/电源保护。
MTL831C模拟变送器MTL831C现场总线网络多路复用器变送器到货
带有Modbus输出的MTL830系列多路复用器无需隔离每个仪表回路。通过通过双冗余数据高速公路传送多个危险区域传感器的状态,将安装布线的成本降低了50%。
MTL831C模拟变送器的特点MTL831C现场总线网络多路复用变送器到货
-节省安装危险区域电缆的成本
-减少安装时间、空间和重量
-使用状态报告系统快速检测问题
-传感器故障检测和故障安全驱动选项
-至主机控制系统的串行数据输出
-AI至Modbus控制器
-冗余数据高速公路设施
