ABB SUE3000 1VCF750090R0804 HSTS快切装置人机面板HMI in stock

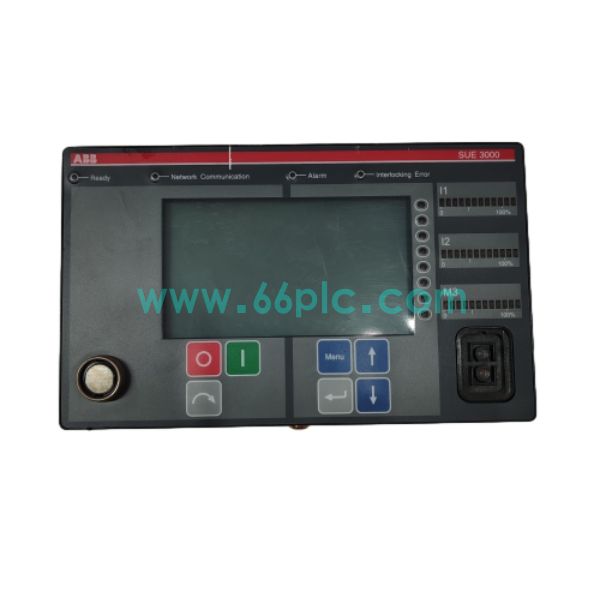

ABB SUE3000 1VCF750090R0804是SUE3000 HSTS高速母线快切系统专用HMI人机操作面板，配套主控主机1VCR007346 G0032成套运行。面板搭载背光LCD显示屏、功能按键与多组状态LED指示灯，支持单线图展示、电压频率等实时测量数据显示，是运维人员本地交互的前端单元。
它支持就地参数组态、切换试验投退、故障告警与录波事件查阅，自带钥匙权限管理，区分不同操作等级防止误操作。面板背部通讯接口与主机对接，供电规格AC/DC110~220V，适合开关柜门上嵌入式安装，老化损坏后可单独作为备件更换，无需改动一次回路接线。
技术参数
1. 产品系列：ABB SUE3000 HSTS高速母线快切系统HMI人机操作面板
2. 型号编码：1VCF750090R0804，配套主机1VCR007346 G0032，成套使用
3. 器件类型：人机显示操作单元，负责本地监视、参数设置与事件查看
4. 特性：背光LCD、功能按键、状态LED、钥匙权限锁、多语言菜单
5. 供电：AC/DC110~220V；工作温度：-20℃ ~ +60℃，柜门上嵌入式安装
核心功能
1. 实时展示进线、母线电压、频率、相位差，以及断路器位置、装置运行状态单线图。
2. 就地完成装置参数修改、切换逻辑配置、手动触发切换与传动试验操作。
3. 存储并查询历史告警、切换事件、故障录波记录，辅助事故排查分析。
4. 多级钥匙权限管控，限制无关人员修改定值，避免误操作引发供电风险。
5. 与主控主机高速通讯，同步数据，面板单独损坏不影响主机原有快切保护逻辑。
应用场景
1. 火电厂、燃气联合循环电厂厂用电中压母线快切柜柜门操作显示单元
2. 石化、化工、钢铁连续生产线，大容量电机群供电快切装置备件更换
3. 煤化工、水厂压缩机、风机配电系统SUE3000装置面板老化替换项目
4. 存量中压开关柜改造，原有面板黑屏、按键失灵、指示灯损坏备件储备
5. 电站辅机配电系统，方便巡检人员就地查看快切状态、调取故障信息
常见问答
Q：1VCF750090R0804 和1VCR007346 G0032区别？
A：1VCF750090R0804为人机HMI面板，用于人机交互；1VCR007346 G0032是主控主机，负责采集与逻辑运算。Q：面板坏了，快切保护功能还能正常工作吗？
A：主机独立运行，面板故障不影响快切逻辑与出口，只是无法本地查看和修改参数。
