Products Description

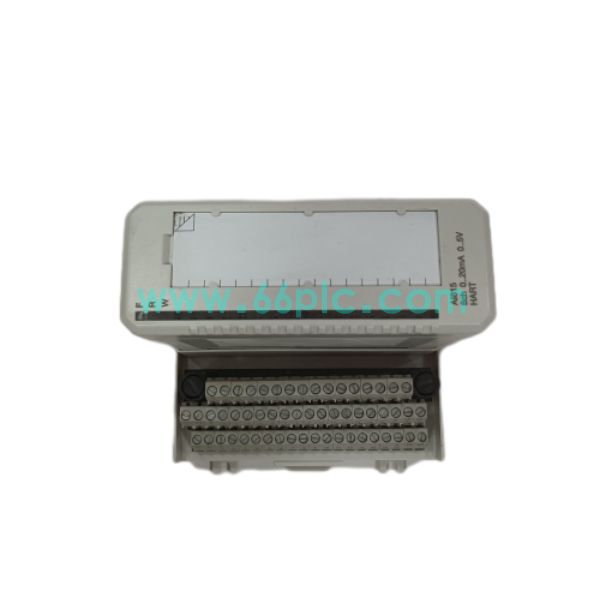

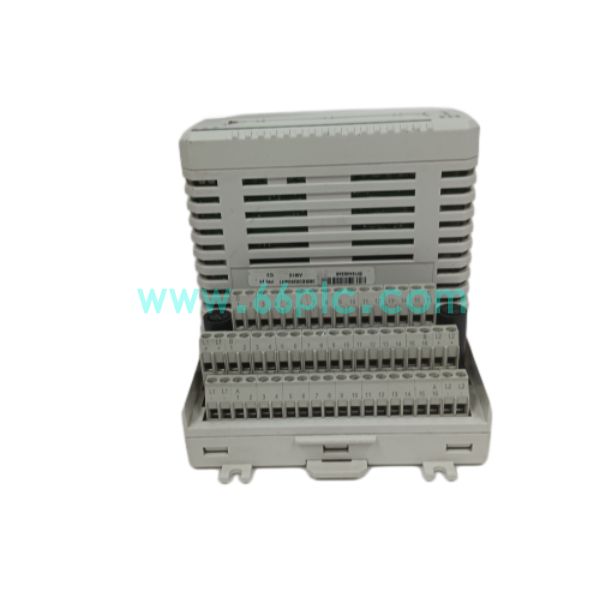

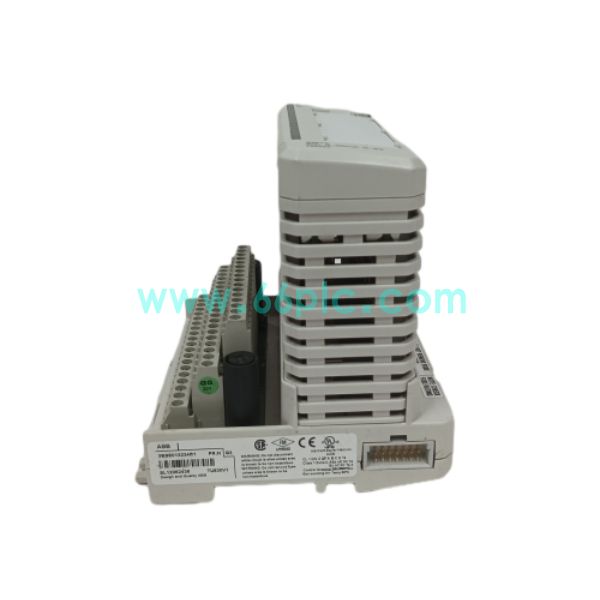

ABB AI815 3BSE052604R1 S800 I/O 模拟量输入模块 in stock
ABB AI815，零件号3BSE052604R1，是S800 I/O系列配套System 800xA DCS的8通道HART模拟量输入模块。模块接收两线制、三线制变送器4-20mA与电压信号，12位模数转换，同时支持HART通讯，读取变送器额外诊断信息。
模块自带变送器限流供电，支持热插拔，搭配TU810/TU812等端子单元使用。单端非隔离输入，实时回路监测，背板总线和控制器通讯，广泛用于电厂、化工、冶金800xA控制系统的模拟量采集回路。
技术参数
1. 产品系列：ABB S800 I/O，System 800xA DCS分布式I/O系统
2. 型号编码：AI815，零件号3BSE052604R1，8通道HART模拟量输入模块
3. 信号类型：4-20mA，0~20mA，0~5V，1~5V；12位ADC，支持HART协议
4. 配套端子：TU810、TU812、TU814、TU818、TU830、TU833、TU835、TU838
5. 特性：模块热插拔，变送器限流供电，单端输入，工业宽温，现场总线通讯
核心功能
1. 采集温度、压力、流量变送器4-20mA模拟信号，转换为数字量上传DCS控制器
2. 支持HART协议，读取变送器设备信息、量程、故障诊断与组态参数
3. 通道内置变送器限流供电，为两线制变送器提供工作电源，监测供电状态
4. 模块支持不停机热插拔，维护更换不影响同机架其他I/O通道运行
5. 通过Profibus总线与AC800M控制器通讯，上传测量值、通道故障告警信息
应用场景
1. 石油化工、火力发电厂System 800xA DCS工艺参数采集控制机柜
2. 连续生产回路，变送器模拟量采集，HART智能仪表远程诊断管理
3. 冶金、水处理等流程工业，现场分布式I/O机柜信号采集单元
4. DCS技改项目，扩展模拟量采集点位，替换老旧S800 AI模块备件
5. 存量ABB 800xA系统AI815模块备件替换维护
常见问答
Q：AI815和普通AI810模块差异？
A：AI815支持HART，自带变送器供电；AI810无内置变送器供电。Q：模块更换后需要哪些调试？
A：安装配套端子单元，配置信号类型、量程，下装DCS硬件组态，校验变送器采集回路。
