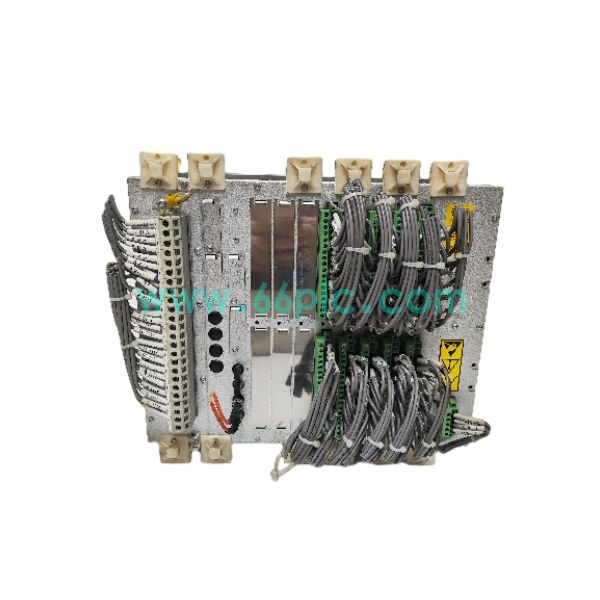

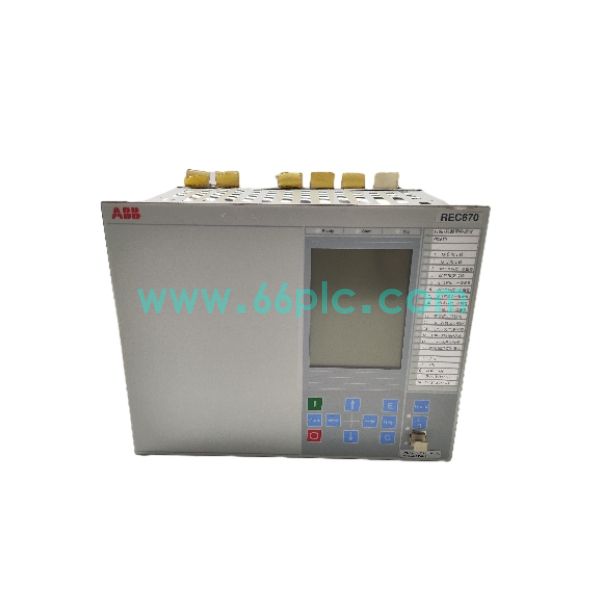

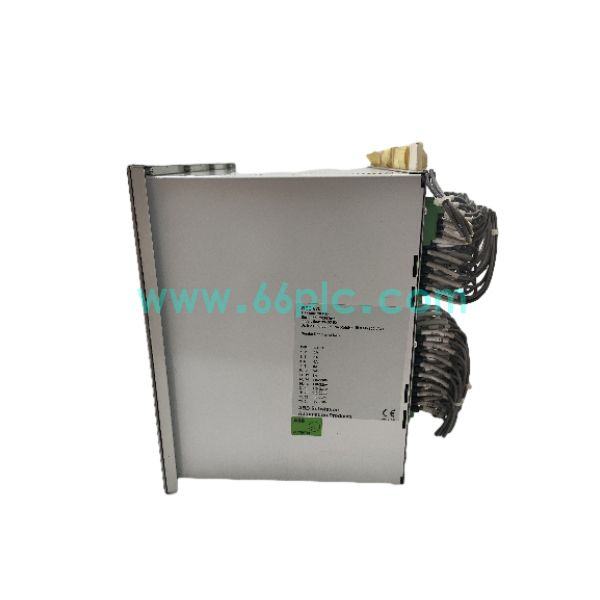

ABB REC670 1MRK002814-AB big Relion670大面板用电保护IED in stock

ABB REC670 1MRK002814-AB big是Relion 670系列大面板版本中压母线与厂用电智能保护控制装置，面向3kV~35kV中压配电系统。该型号采用加大人机操作面板，扩展I/O通道数量，实现母线相间、接地故障快速识别与隔离。

内置增强型厂用电备自投逻辑，搭载大容量事件记录与故障录波存储空间，兼容IEC61850通讯标准。大尺寸屏幕便于现场就地查看波形、定值与告警信息，适合多间隔中压母线柜，是自备电站、电厂厂用电系统常用继电保护备件。

技术参数

• 1. 产品系列：ABB Relion 670 变电站保护控制IED系列 big大面板版本

• 2. 型号编码：REC670，订货号1MRK002814-AB，big代表大尺寸HMI面板

• 3. 适用电压等级：3kV～35kV中压电力系统

• 4. 通讯标准：IEC61850，支持GOOSE、SV过程总线，双网冗余

• 5. 特性：大本地显示屏，扩展I/O，母线差动保护，备自投，故障录波，硬件在线自检

核心功能

• 1. 中压母线差动保护，快速切除母线短路、接地故障

• 2. 增强型厂用电备用电源自动投入，保障供电连续稳定

• 3. 大容量故障录波、事件顺序记录，事故复盘分析更便捷

• 4. IEC61850通讯，遥信遥测采集，GOOSE信号跨间隔联动跳闸

• 5. 大面板就地操作，支持定值修改、波形查看、装置状态监测

应用场景

• 1. 火力发电厂、水电站厂用电3~35kV多间隔母线保护系统

• 2. 化工、冶金企业自备总降变电站中压开关柜母线保护

• 3. 城市配电网、新能源电站中压分段母线保护控制方案

• 4. 数字化智能变电站，需要就地查看录波波形的中压保护柜

• 5. 老旧中压柜REC670 big大面板保护装置备件替换维护

常见问答

• Q：big版本和普通REC670有什么区别？
  A：big配置大尺寸HMI人机面板，I/O通道数量更多，录波存储容量更大。

• Q：该装置支持双母线接线吗？
  A：支持单母、单母分段等多种中压母线主接线方式。

Tags: ABB REC670 1MRK002814-AB big Relion670大面板用电保护IED in stock
