ABB 3BHE046836R0101 GFD563A101 励磁控制器板卡in stock

ABB GFD563A101，物料号3BHE046836R0101，属于UNITROL系列励磁系统主控板，基于AC800PEC高速控制平台，用于大型同步发电机励磁调节，实现电压闭环、无功调节与系统故障保护，是励磁系统核心运算控制单元。

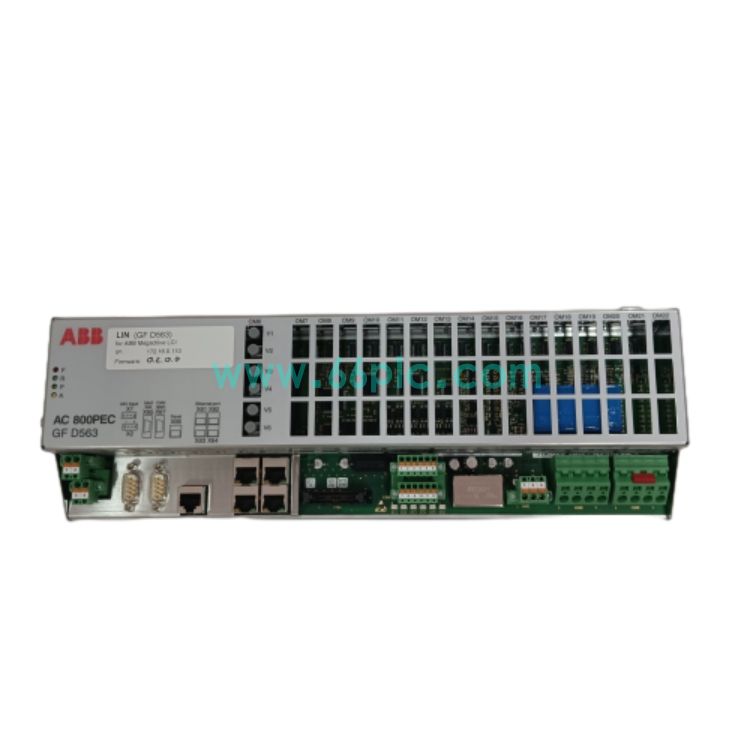

ABB 3BHE046836R0101 GFD563A101 (2).jpeg

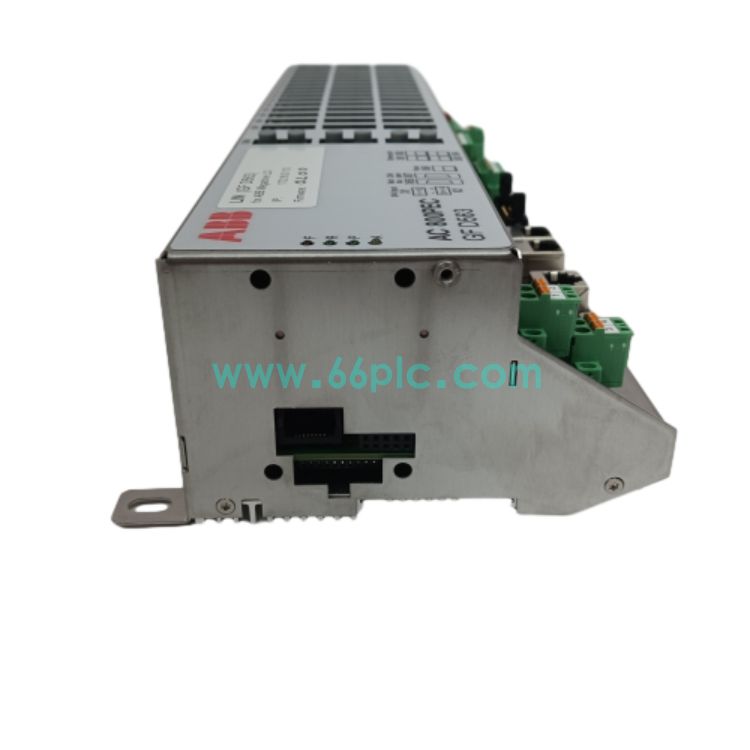

ABB 3BHE046836R0101 GFD563A101 (6).jpeg

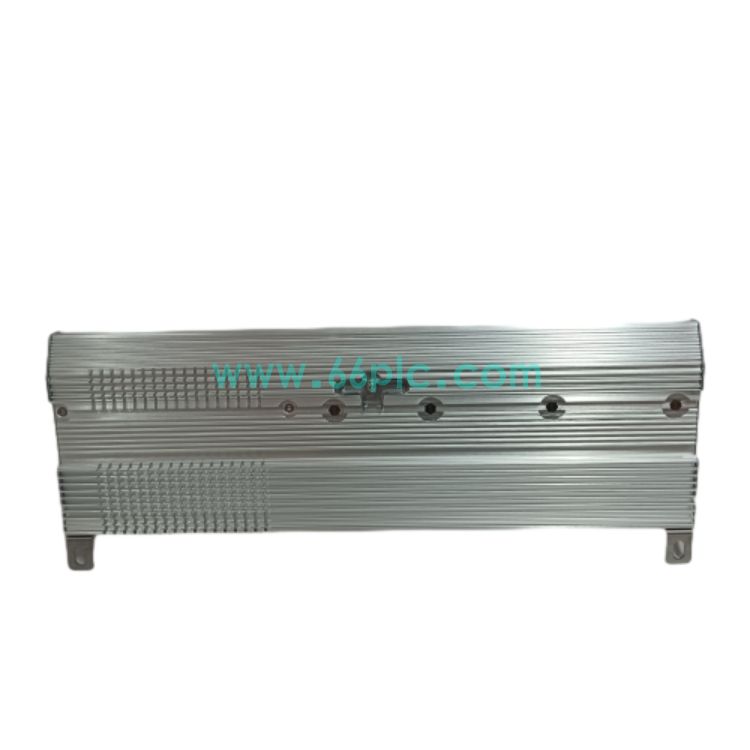

ABB 3BHE046836R0101 GFD563A101 (1).jpeg

板卡具备高速运算能力，支持PROFIBUS、以太网通讯，机架插拔式安装；广泛应用于火电、水电、调相机励磁控制柜，备件多用于电厂励磁主控故障更换与系统升级。

主要规格参数

No.	功能描述
1	执行发电机AVR自动电压调节、无功功率调节，搭配PSS抑制电网低频振荡。
2	采集系统电压电流信号，运算输出晶闸管/IGBT触发指令，控制励磁功率单元。
3	内置故障诊断与录波功能，检测励磁系统各类异常，上传报警信息至DCS与人机界面。
4	支持以太网与PROFIBUS现场总线，实现和上位监控、DCS系统的数据交互。

No.	场景描述
1	大型火电厂、水电厂同步发电机组UNITROL励磁柜主控单元。
2	电网调相机、大型自备电站励磁调节系统，稳定机端电压。
3	电力系统稳定控制，投入PSS功能，提升电网阻尼特性。
4	励磁系统备件更换，主控板损坏故障维修与系统升级改造。

No.	故障现象	原因与解决方法
1	主控板运行灯熄灭，励磁系统无法启动	24V供电丢失，板卡电源回路损坏。断电检查24V电源输入回路，检测板卡供电保险。
2	板卡通讯中断，DCS无法读取励磁数据	网线/Profibus线缆损坏、板卡通讯端口故障。检查通讯线缆，核对通讯地址与GSD文件。
3	励磁主控识别不到GFD563A101板卡	背板金手指氧化、机架总线接触不良。断电拔出板卡，清洁金手指后重新紧固。
4	电压调节不稳定，机组电压波动大	控制参数漂移，采样信号异常。校验电压电流采样，重新整定AVR、PSS参数。

No.	问题	解答
1	GFD563A101 3BHE046836R0101能否直接替换旧版本？	硬件尺寸接口兼容，更换后需要下载励磁程序、校验参数，测试AVR调节逻辑。
2	板卡是否支持热插拔？	励磁系统属于电力关键设备，严禁带电插拔，机组停机、断开交直流电源后再拆装。
3	更换板卡之后需要哪些调试？	安装板卡，上电检查电源，下载控制程序，校验信号采样，空载起励试验，带载参数整定。
