ABB PPA322B HIEE300016R2 HIEE400235R1 模拟量I/O板卡

ABB PPA322B，物料编号HIEE300016R2、HIEE400235R1，属于UNITROL励磁系统模拟量输入输出板卡，负责采集发电机电压、电流等模拟信号，并输出调节控制信号，是发电机组励磁调节的关键I/O单元。

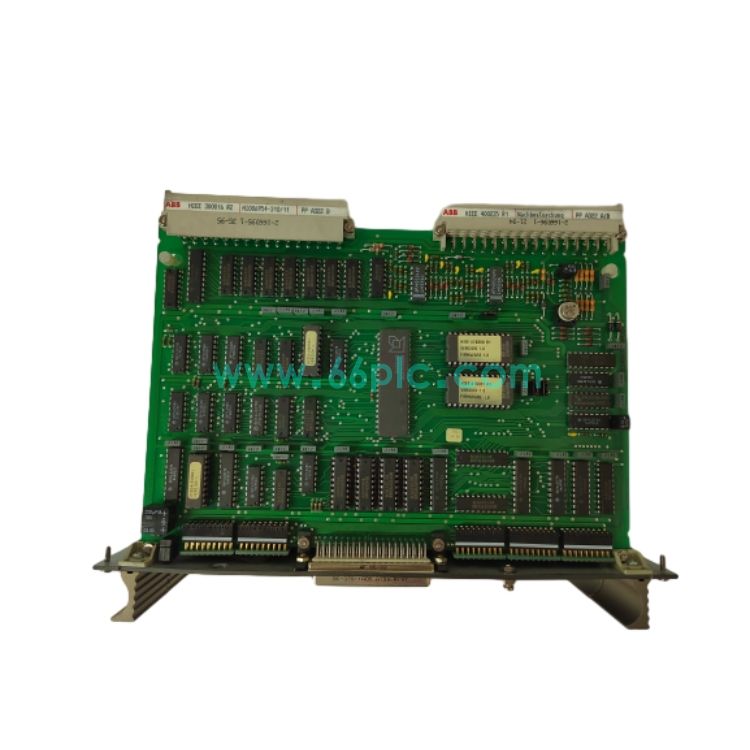

ABB PPA322B HIEE300016R2 HIEE400235R1(3).jpeg

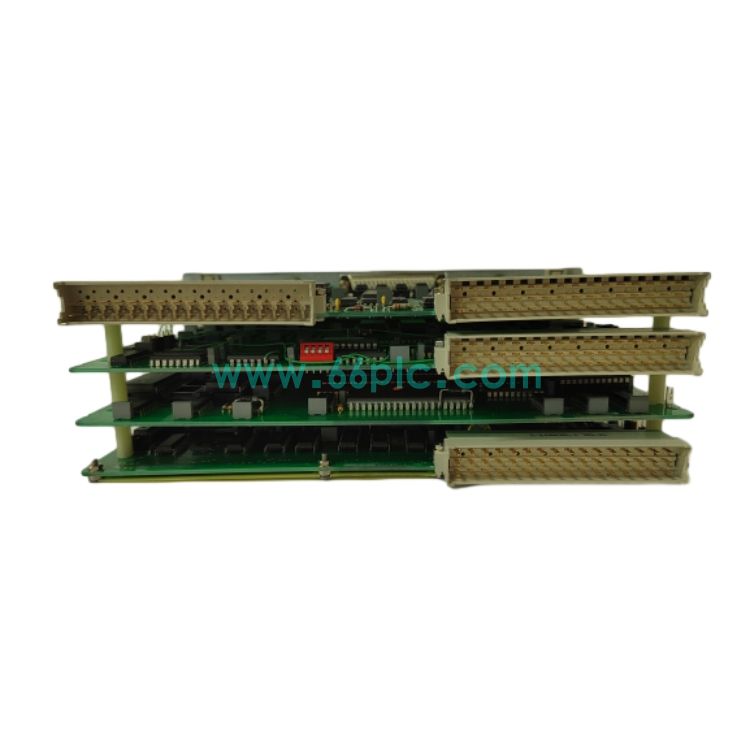

ABB PPA322B HIEE300016R2 HIEE400235R1(5).jpeg

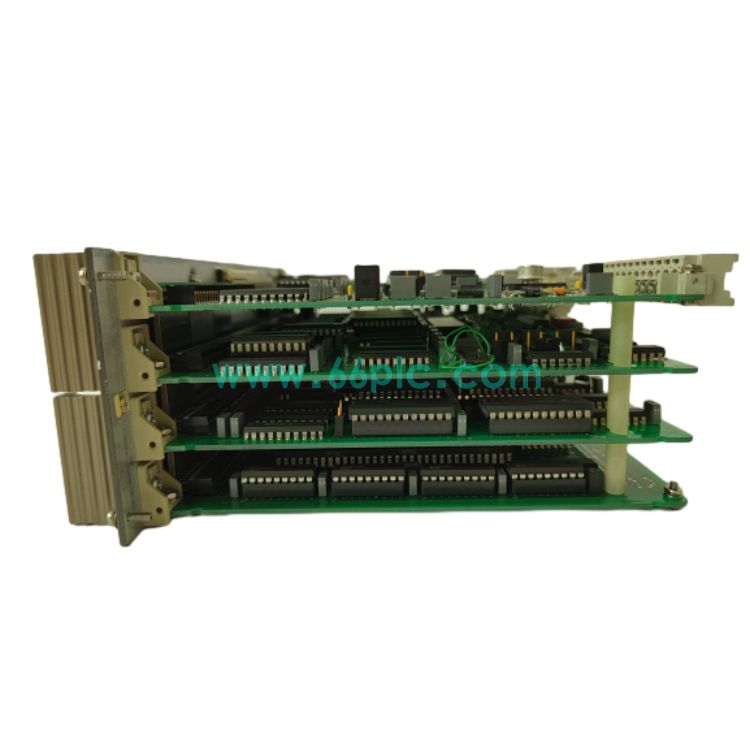

板卡为机架插拔式设计，集成信号调理、隔离与数据转换电路，可和励磁主控板通过背板总线交互；广泛用于水电、火电发电机UNITROL励磁柜，备件多用于励磁系统模拟量回路故障维修替换。

主要规格参数

No.	功能描述
1	采集机端电压、励磁电流、无功功率等模拟信号，完成信号滤波、隔离与模数转换。
2	接收励磁主控调节指令，输出模拟控制信号，用于励磁电流调节和外部DCS信号交互。
3	内置通道诊断，检测输入断线、信号超限，实时向励磁主控上报通道故障信息。
4	板卡LED状态指示灯，直观显示电源和各通道工作状态，方便现场故障排查。

No.	场景描述
1	火电厂、水电厂同步发电机UNITROL励磁柜模拟量采集与调节输出单元。
2	自备电站、生物质电厂励磁系统，和DCS系统之间4~20mA信号交互。
3	发电机电压、无功闭环调节回路，实时采集机组运行参数。
4	UNITROL励磁系统备件更换，模拟量采集回路故障维修。

No.	故障现象	原因与解决方法
1	励磁系统报模拟量通道故障，采集数值异常	信号线路断线、板卡调理回路损坏。断电检查现场信号回路，测量板卡输入信号。
2	主控无法识别PPA322B板卡	板卡金手指氧化，背板总线接触不良。拔出板卡清洁金手指，重新插紧。
3	模拟输出无信号，励磁调节无法响应	板卡输出回路损坏，供电缺失。检查板卡±15V/24V电源，检测输出通道。
4	采集数值漂移，波动大	现场电磁干扰，屏蔽接线错误。检查信号线缆屏蔽接地，远离强电动力电缆。

No.	问题	解答
1	PPA322B HIEE300016R2 HIEE400235R1能否直接替换旧版本PPA322B？	硬件接口兼容，更换完成后需要校验各通道量程，确认励磁系统软件配置。
2	板卡是否支持热插拔？	励磁系统属于电力关键设备，严禁带电插拔，机组停机、断开交直流电源后再拆装。
3	更换板卡之后需要哪些调试？	上电检查板卡电源，逐通道校验模拟量输入读数，测试4~20mA输出，验证励磁调节响应。
