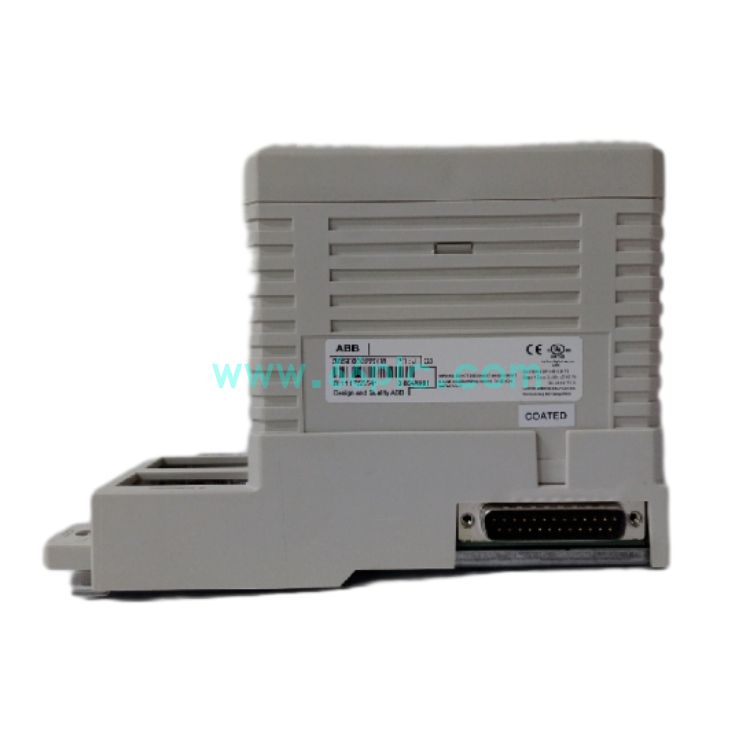

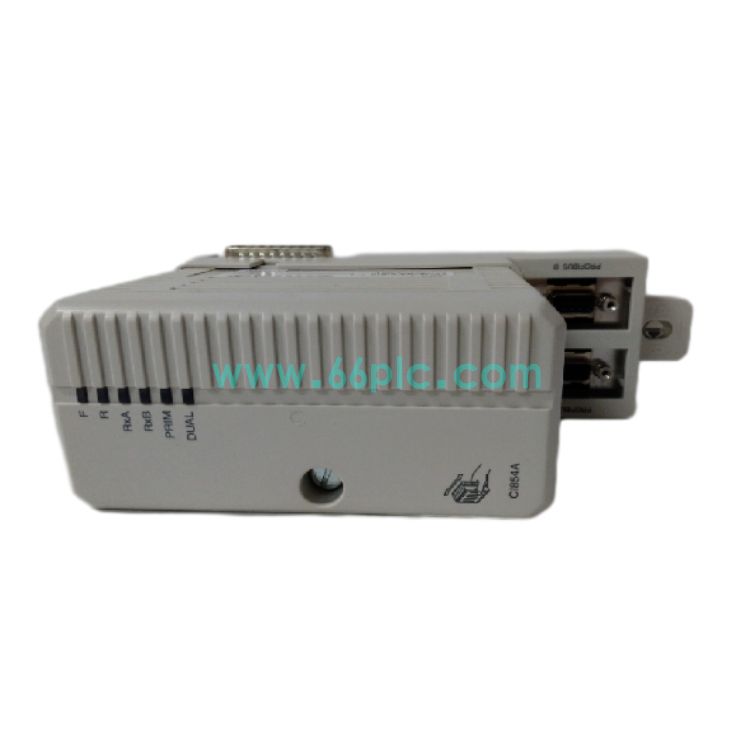

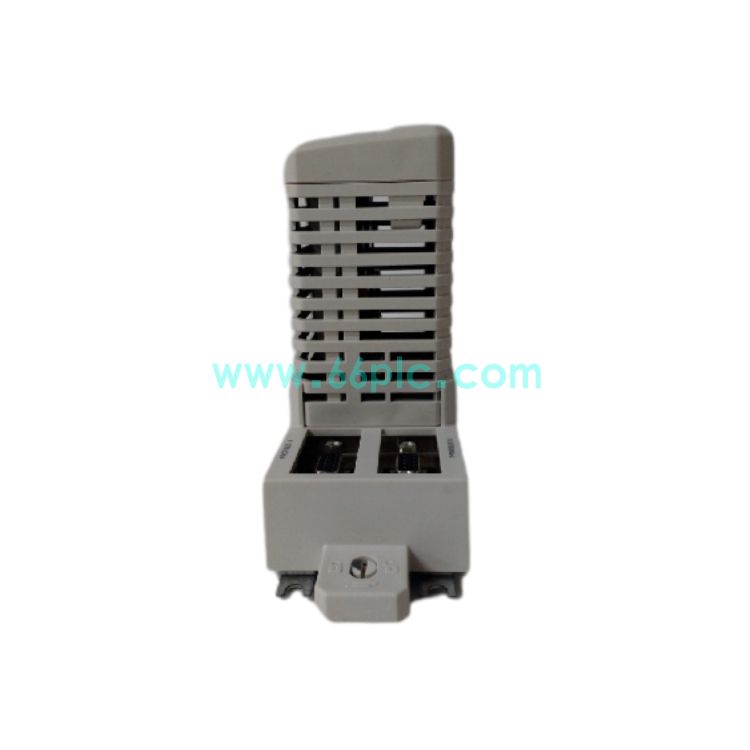

ABB CI854AK01 3BSE030220R1 PROFIBUS通讯接口模块
ABB CI854AK01（订货号3BSE030220R1）是AC800M系统配套PROFIBUS DP/V1主站通讯模块，配套TP854终端底座，应用于ABB System800xA DCS系统。模块负责AC800M控制器与现场PROFIBUS从站设备的数据交互，实现分布式I/O、变频器、现场仪表接入总线网络。
该型号属于老款备件，不满足RoHS2规范，仅用于存量旧系统维修替换，新项目推荐升级型号CI854BK01。模块支持热插拔，便于现场维护，降低系统停机风险。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | ABB |
| 2 | 型号 | CI854AK01 |
| 3 | 订货号 | 3BSE030220R1 |
| 4 | 产品类型 | PROFIBUS DP/V1主站通讯接口模块 |
| 5 | 适配系统 | System800xA DCS / AC800M控制器 |
| 6 | 配套底座 | TP854 |
| 7 | 总线波特率 | 9.6 kbps ~ 12 Mbps |
| 8 | 最大从站数量 | 31个PROFIBUS从站 |
| 9 | 供电 | 24VDC，典型功耗2.5W |
| 10 | 工作温度 | -25℃ ~ +55℃ |
| 11 | 防护等级 | IP20 |
| 12 | 产品状态 | 原厂停产，备件供应，全新余料/拆机测试件 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 作为PROFIBUS主站，完成AC800M控制器与DP从站实时数据通讯，支持DPV1非周期参数读写。 |
| 2 | 支持模块热插拔，不停机更换模块；内置总线诊断功能，快速定位总线短路、断线、从站故障。 |
| 3 | 安装在TP854底座上，通过CEX总线与AC800M控制器交互数据，接入S800 I/O背板。 |
| 4 | 板载状态指示灯，直观显示模块运行、总线通讯、故障告警状态。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 化工、电力、造纸、冶金行业ABB System800xA DCS自动化控制系统。 |
| 2 | PROFIBUS现场总线项目，接入变频器、压力变送器、阀门控制器、分布式I/O设备。 |
| 3 | 存量AC800M DCS系统改造，通讯模块备件更换与现场检修维护。 |
常见故障及解决方法
| No. | 故障现象 | 原因与解决方法 |
|---|---|---|
| 1 | 模块红灯报警，PROFIBUS总线断线 | 总线终端电阻设置错误，电缆破损或接头松动。检查总线终端电阻，重新紧固总线接头。 |
| 2 | 部分PROFIBUS从站周期性掉线 | 从站供电不稳，现场电磁干扰过大。检查从站供电，增加屏蔽接地，重新下载总线配置。 |
| 3 | 模块上电正常，但无法和AC800M控制器通讯 | TP854底座接触不良，CEX总线异常。断电拔出模块，清洁金手指，重新插紧模块。 |
| 4 | 总线通讯数据丢包，信号不稳定 | 总线屏蔽接地不良，总线长度超出规格。优化电缆屏蔽接地，缩短总线布线距离。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | CI854AK01和CI854BK01的区别？ | CI854AK01老款不满足RoHS，仅用于旧系统维修；CI854BK01为RoHS合规升级型号，新项目优先选用。 |
| 2 | CI854AK01是否必须搭配TP854底座？ | 是的，模块必须配套TP854终端底座才能安装到S800背板，单独模块无法工作。 |
| 3 | 模块热插拔操作有什么注意事项？ | 模块支持热插拔，但建议避开总线重要数据交互时段，插拔前确认现场安全规范。 |
Tags: ABB PROFIBUS CI854AK01 通讯接口模块 3BSE030220R1 ABB CI854AK01 CI854AK01 3BSE030220R1 3BSE030220R1 CI854AK01
