ABB UFC721BE101 3BHE021889R0101 晶闸管触发板 in stock

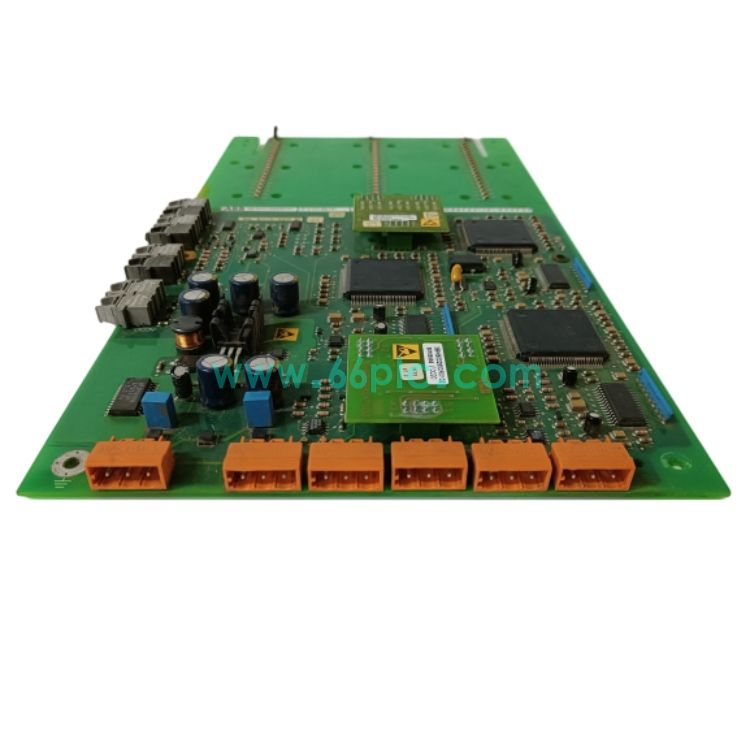

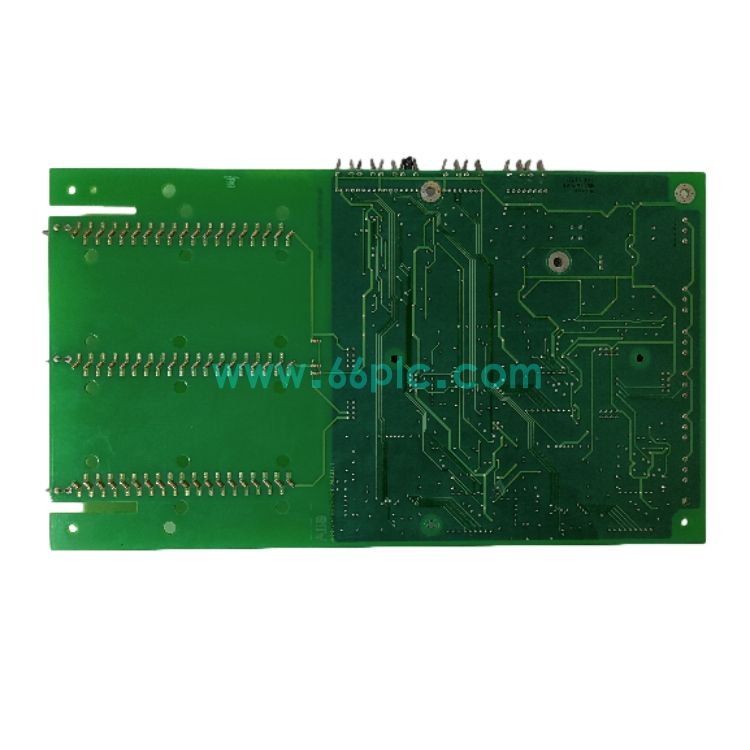

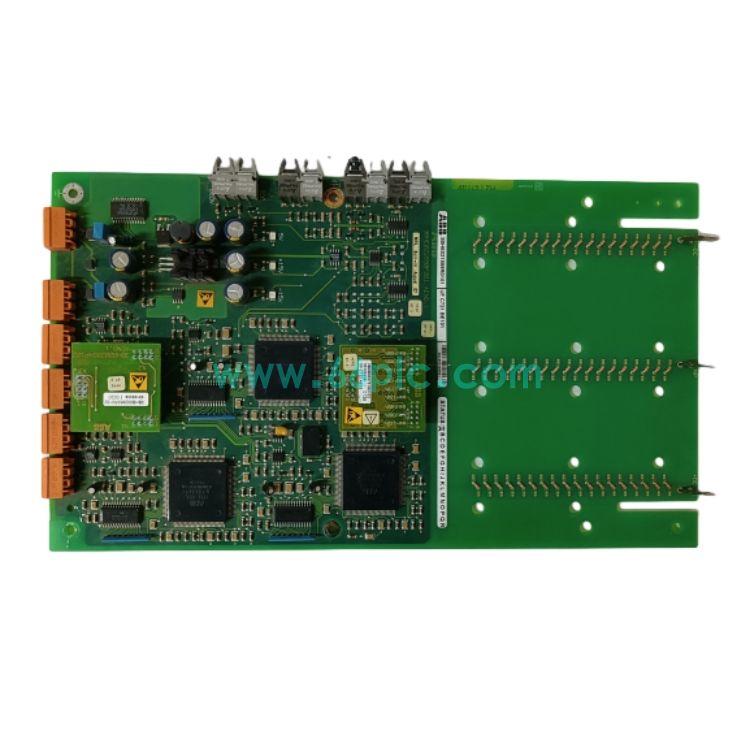

ABB UFC721BE101（订货号3BHE021889R0101）属于UNITROL励磁系统晶闸管触发板，接收主控模块下发的触发指令，生成大功率晶闸管驱动脉冲，控制整流桥输出励磁电流，是发电机励磁功率单元的核心板卡。

UFC721BE101 3BHE021889R0101.jpeg

UFC721BE101 3BHE021889R0101 (5).jpeg

UFC721BE101 3BHE021889R0101 (3).jpeg

板卡集成脉冲放大、电流监测、故障反馈回路，可实时检测晶闸管异常状态，原厂已停产，市场供应全新剩余库存、拆机检测备件，广泛用于电厂UNITROL励磁系统检修替换。

主要规格参数

No.	功能描述
1	接收主控板光纤脉冲指令，生成同步触发信号，驱动三相晶闸管整流桥，调节励磁输出电流。
2	实时监测晶闸管、板卡电源故障，检测到异常时封锁触发脉冲，向上位主控反馈故障信号。
3	具备强电与弱电光纤隔离，阻断功率侧高压干扰，保护励磁系统主控回路安全稳定运行。
4	内置上电自检功能，开机自动检测板卡电路状态，快速定位板卡硬件故障。

No.	场景描述
1	火电厂、水电厂同步发电机UNITROL励磁功率单元晶闸管驱动控制。
2	自备电厂、分布式电站励磁系统功率回路触发控制。
3	大型同步电机励磁调节系统，整流桥晶闸管触发驱动。
4	存量ABB UNITROL励磁系统，触发板备件更换与设备检修维护项目。

No.	故障现象	原因与解决方法
1	励磁无输出，系统报触发故障	光纤接头脏污或者光纤断裂。清洁光纤端面，更换损坏光纤，重新对接。
2	励磁输出不平衡，电压波动大	单路晶闸管触发脉冲丢失，板卡通道损坏。检测各通道脉冲波形，更换故障板卡。
3	上电即报功率单元故障，无法投励	板卡24V辅助电源损坏，晶闸管击穿。断开功率器件，单独测试板卡供电回路。
4	运行一段时间后间歇性触发失效	板卡积灰过热，散热不良。清理机柜灰尘，检查功率柜散热风机工作状态。

No.	问题	解答
1	UFC721BE101可以带电插拔吗？	严禁带电插拔，功率单元存在高压，操作前必须停机断电，充分放电，做好高压防护。
2	该板卡可以用于其他品牌励磁装置吗？	不能，仅适配ABB UNITROL系列励磁系统，和主控板配套使用。
3	更换板卡之后需要做哪些操作？	断电安装，检查光纤与功率接线，先不带载做脉冲测试，空载试运行，校验励磁调节功能。
