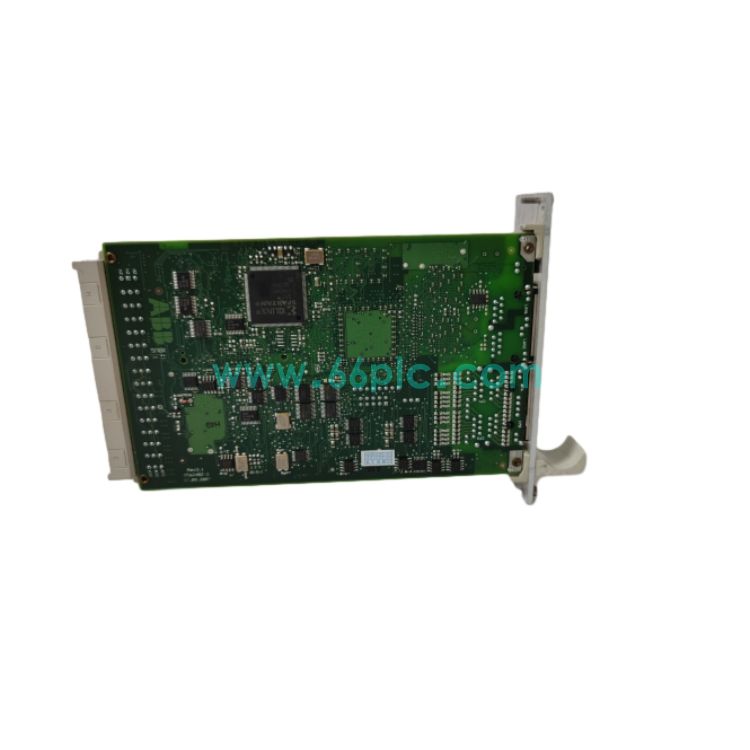

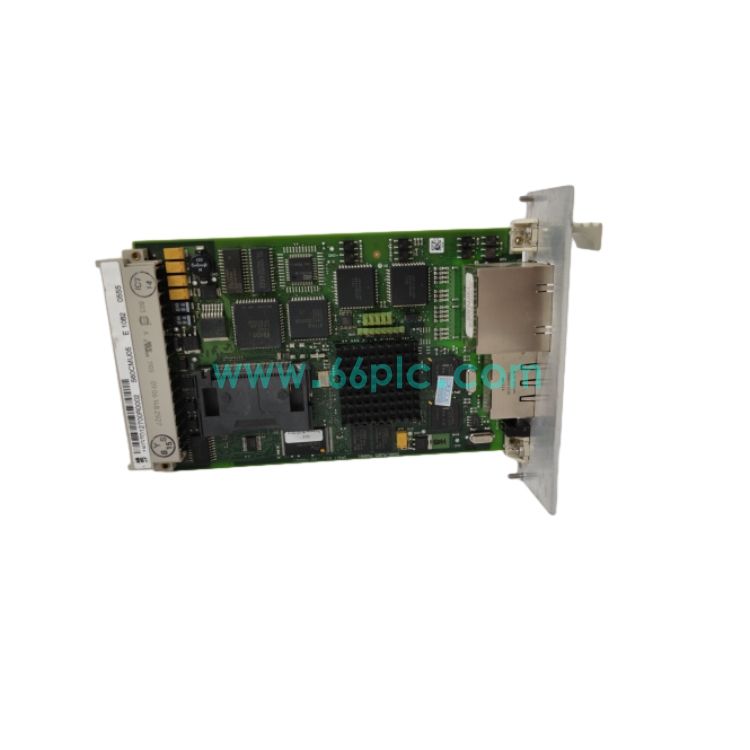

ABB 560CMU05 1KGT012700R0002 RTU560中央通信单元in stock

ABB 560CMU05，订货号1KGT012700R0002，属于RTU560系列高性能中央通信单元CMU，作为远程终端单元的核心主控，负责管理机架I/O模块、事件处理，完成现场设备与SCADA主站之间多协议数据转发。




该模块广泛用于变电站自动化、电网调度系统，支持IEC 60870-5-104、DNP3、Modbus等多种电力通讯协议，目前市场可供应全新备件及翻新检测件，用于电力RTU系统维护替换。

主要规格参数

No.	功能描述
1	RTU560系统核心单元，管理机架内所有I/O模块，采集遥信、遥测数据并下发遥控指令。
2	多协议网关转换，将现场设备协议转换成调度主站通讯协议，实现跨协议数据交互。
3	事件顺序记录SOE，毫秒级时间戳，上传告警、变位事件至SCADA监控系统。
4	支持冗余配置，双CMU热备，单点故障不中断变电站数据采集与遥控功能。

No.	场景描述
1	变电站自动化系统，电力遥测、遥信、遥控、遥调四遥监控。
2	电网配电自动化、新能源场站RTU远程数据采集与调度通信。
3	水利、油气行业远程站点数据采集与SCADA调度系统。
4	RTU560系统升级改造、备件替换维护项目。

No.	故障现象	原因与解决方法
1	模块上电启动失败，运行指示灯不亮	机架供电异常，固件损坏。检查机架电源，重新烧写固件，清洁板卡金手指。
2	和SCADA主站通讯中断，无法上传遥测数据	以太网线路故障，IP或协议配置错误。检查网线，核对通讯参数，重启模块。
3	无法采集I/O模块数据，本地点位全部失联	背板总线接触不良，模块槽位配置错误。检查背板插槽，重新加载硬件配置。
4	冗余双CMU无法自动切换	冗余通讯线松动，固件版本不一致。检查冗余链路，统一两块CMU固件版本。

No.	问题	解答
1	560CMU05是否支持带电热插拔？	冗余架构下支持在线更换，推荐断电防静电操作，避免背板瞬时冲击。
2	该模块支持哪些电力通讯协议？	支持IEC104、DNP3、Modbus、IEC103，适配主流电力调度主站。
3	更换CMU模块后需要做哪些操作？	替换完成上电，下载工程配置文件，校验通讯参数，测试SOE记录和遥控功能。
