ABB 216NG62A HESG441634R1K HESG216876 辅助直流电源模块

ABB 216NG62A，零件号HESG441634R1K、HESG216876，属于Procontrol P14系统辅助直流供电单元，为机架内DCS卡件提供稳定24V直流电源。模块支持并联冗余工作，具备短路、过载保护，保障电厂控制系统不间断供电。

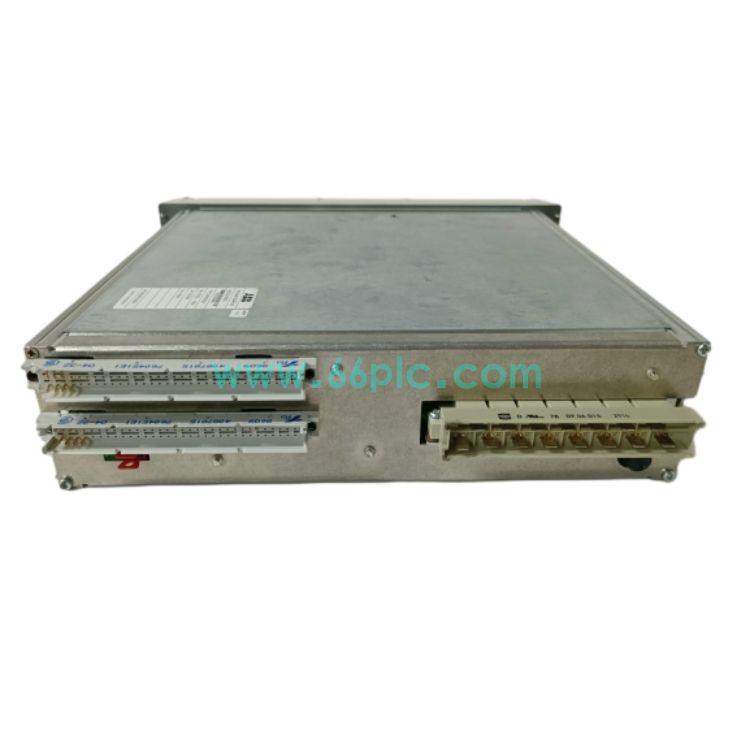

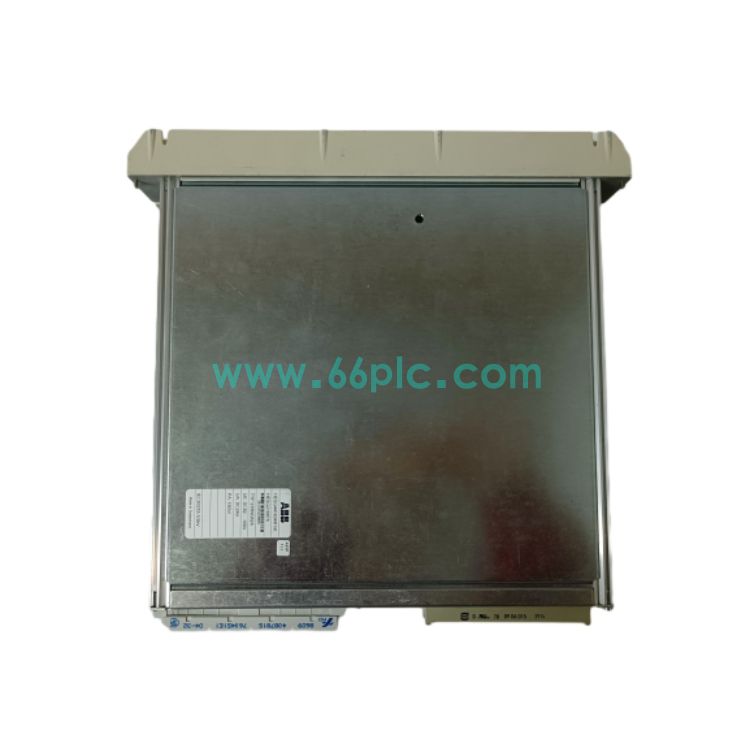

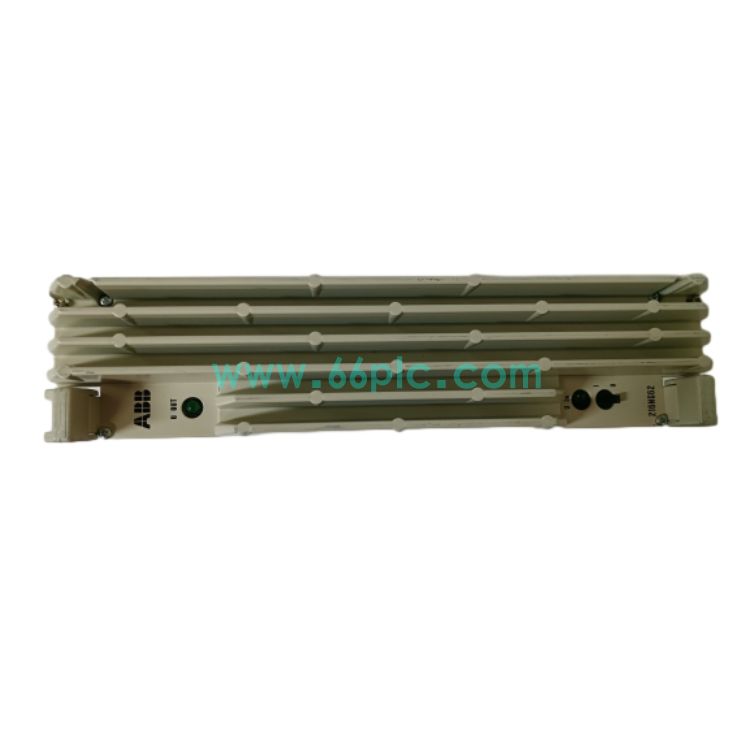

216NG62A HESG441634R1K HESG216876 (4).jpeg

216NG62A HESG441634R1K HESG216876 (6).jpeg

该模块原厂已停产，属于存量电站DCS备件，市场主要供应拆机检测件与翻新备件，广泛用于火电行业Procontrol P14控制系统电源维护替换。

主要规格参数

No.	功能描述
1	为Procontrol P14机架内各类I/O卡件提供稳定24V直流供电。
2	支持多模块并联冗余，一台故障时另一台持续供电，保障系统不断电。
3	内置过载、短路保护，输出侧故障不会反向损坏上游供电回路。
4	被动散热设计，无风扇，适应电厂控制柜长期连续运行工况。

No.	场景描述
1	火力发电厂Procontrol P14 DCS控制系统机架供电单元。
2	电站汽轮机、锅炉控制机柜冗余电源配置。
3	重工业关键自控系统不间断直流供电回路。
4	存量Procontrol P14系统电源模块故障替换维护项目。

No.	故障现象	原因与解决方法
1	模块上电无输出，电源指示灯熄灭	输入直流缺失、内部保险丝熔断。检查上游直流输入，断电检测保险与内部电路。
2	带载后输出电压跌落，无法带动I/O卡件	模块老化，输出功率衰减。空载测试输出，负载测试确认模块性能，必要更换。
3	频繁触发保护，输出间歇性掉电	后端负载短路或者模块内部元件老化。断开输出负载，判断故障在负载还是电源模块。
4	冗余并联模式下模块无法均流	并联接线端子接触不良，模块参数不一致。紧固并联总线接线，匹配同型号模块。

No.	问题	解答
1	216NG62A是否支持热插拔更换？	冗余配置下可在线更换，但建议断电操作，避免插拔瞬间冲击背板总线。
2	该模块最多可以几块并联使用？	支持多模块并联扩容，工程上常用双机冗余，满足P14机架供电需求。
3	更换电源模块需要注意哪些要点？	确认输入直流电压范围，断电操作防静电；安装完成后测试空载与带载输出电压。
