ABB 216DB61 HESG324063R100J 数字量输出模块

ABB 216DB61，订货号HESG324063R100J，是ABB Procontrol P14系列DCS系统数字量输出模块，用于控制系统开关量信号输出，驱动现场电磁阀、继电器等执行元件。模块具备通道故障诊断功能，可实时监测输出回路状态。

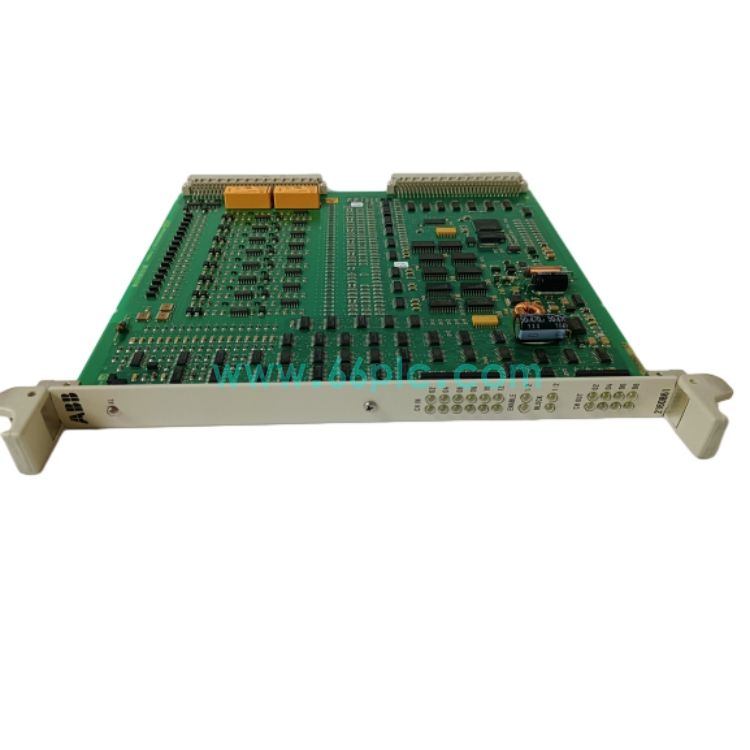

216DB61 HESG324063R100J (3).jpeg

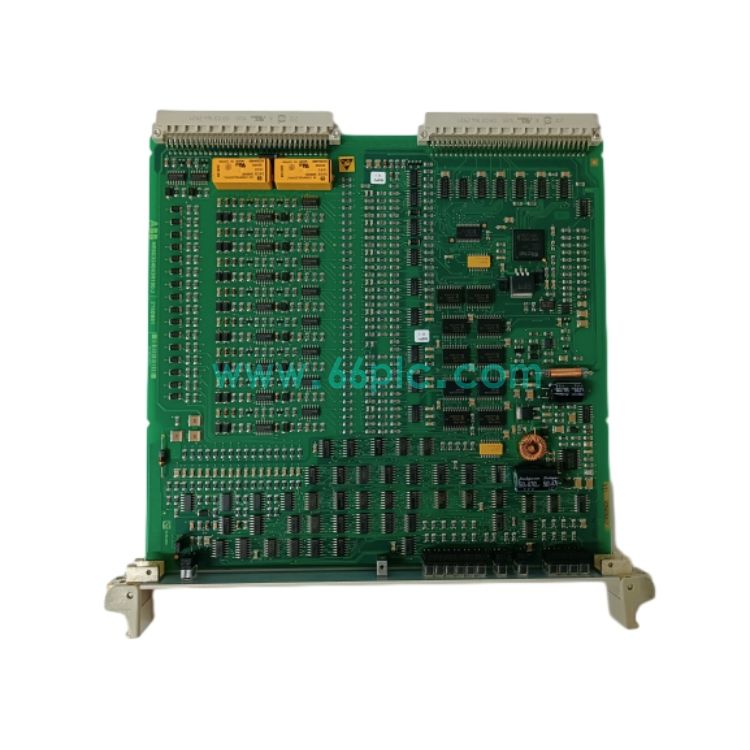

216DB61 HESG324063R100J (4).jpeg

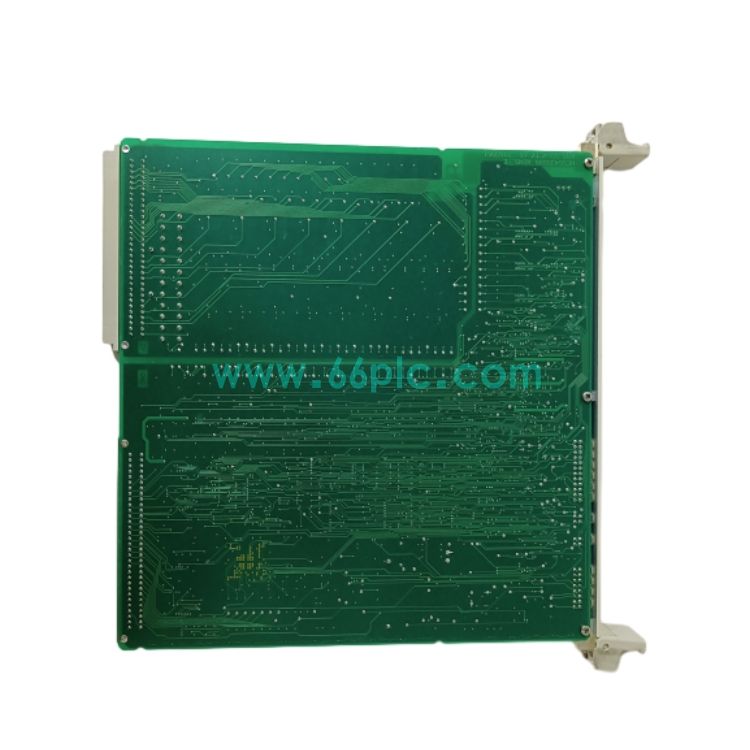

216DB61 HESG324063R100J (7).jpeg

该模块属于老旧DCS备件，原厂已停产，广泛应用于电厂、化工等行业Procontrol P14控制系统。市场可供应拆机检测件与翻新备件，用于老系统维修替换。

主要规格参数

No.	功能描述
1	16通道继电器数字输出，接收主控指令驱动现场继电器、电磁阀等设备。
2	内置通道诊断，可检测输出回路断线、短路故障，上传报警信息至控制器。
3	与Procontrol P14系统背板总线通讯，实现和CPU之间的数据交互。
4	具备通道隔离保护，现场侧故障不会蔓延损坏系统主控单元。

No.	场景描述
1	火力发电厂Procontrol P14 DCS系统开关量控制回路。
2	化工、造纸行业老款ABB P14系统现场阀门、泵启停控制。
3	工业生产线安全联锁、继电器回路控制。
4	存量Procontrol P14控制系统备件更换、维护项目。

No.	故障现象	原因与解决方法
1	模块上电无响应，指示灯不亮	背板供电异常或者金手指氧化。检查机架电源，取出模块清洁金手指，重新插拔。
2	部分通道无法输出信号，现场设备不动作	内部继电器触点老化烧蚀。测试对应通道继电器，必要时更换模块。
3	系统频繁报通道回路故障报警	现场线路短路、断线。断开现场接线，单独测试模块通道，排查外部线路。
4	模块与CPU通讯中断，无法接收控制指令	背板总线接触不良，模块地址设置错误。确认模块槽位地址，清理背板插槽。

No.	问题	解答
1	216DB61可以直接替换其他P14系列DO模块吗？	同系列同型号可以直接替换，更换后核对槽位地址，下载系统配置。
2	该模块继电器通道最大负载是多少？	继电器触点支持小功率负载，不可直接驱动大功率电机，建议外接中间继电器。
3	拆装模块需要注意什么？	机架断电操作，佩戴防静电手环；插拔时避免用力弯折板卡，安装完成后上电自检。
