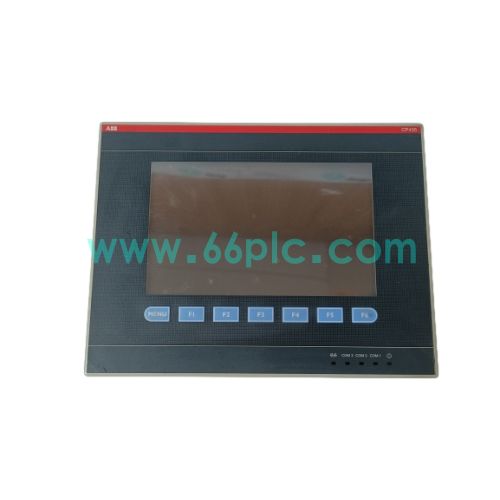

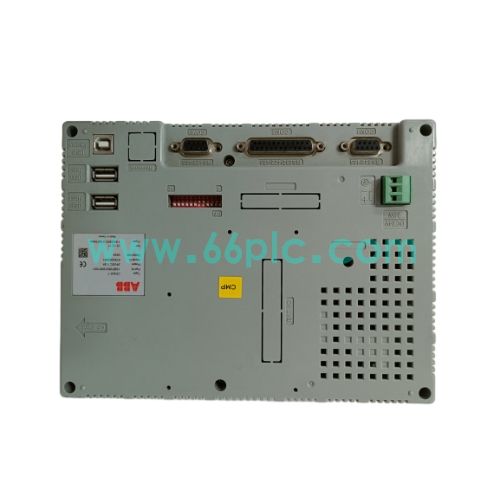

ABB CP435T 1SBP260193R1001 工业触摸屏HMI
ABB CP435T，订货号1SBP260193R1001，属于ABB CP400系列工业人机界面。配备7英寸TFT彩色电阻触摸屏，64K色彩显示，面板下方集成1个菜单键与6个自定义功能按键，搭载RS232、RS485通讯接口，支持Modbus RTU/ASCII与ABB AC500协议，用于和PLC、控制器通讯，完成现场数据监控与操作。
该型号已停产，前面板防护等级IP65，适用于控制柜嵌入式安装，广泛配套AC500 PLC，作为自动化产线、电厂、船舶设备的人机交互备件，多用于旧设备HMI故障替换。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | ABB（瑞典） |
| 2 | 型号 | CP435T，订货号：1SBP260193R1001 |
| 3 | 产品类型 | 工业HMI人机界面触摸屏 |
| 4 | 所属系列 | ABB CP400系列 |
| 5 | 显示屏 | 7英寸TFT，64K色，电阻式触摸屏 |
| 6 | 通讯接口 | RS232、RS485；支持Modbus、AC500协议 |
| 7 | 供电电源 | 24VDC（±20%） |
| 8 | 防护等级 | 前面板IP65，控制柜嵌入式安装 |
| 9 | 工作温度 | 0℃ ~ +50℃ |
| 10 | 产品状态 | 已停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 实时采集PLC数据，画面展示压力、温度、转速、开关状态等工艺参数。 |
| 2 | 支持报警事件记录、趋势曲线、配方管理，方便工艺追溯与参数调用。 |
| 3 | 6个自定义功能按键+触摸屏双重操作，现场人员快速完成设备启停与参数设置。 |
| 4 | 内置密码权限管理，分级管控操作权限，防止误操作修改设备参数。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 配套ABB AC500 PLC，用于自动化产线、包装设备就地监控操作。 |
| 2 | 电厂、船舶电站控制柜工艺参数显示与机组就地操作面板。 |
| 3 | ABB CP400系列HMI触摸屏备件替换维护。 |
| 4 | 化工、制药老设备自动化改造项目人机界面更换。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | CP435T 1SBP260193R1001是什么？ | ABB CP400系列7寸工业电阻触摸屏HMI，用于和PLC通讯实现现场监控。 |
| 2 | 可以直接替换其他品牌HMI吗？ | 硬件尺寸、通讯程序不通用，替换需要重新组态画面与通讯程序。 |
| 3 | 防护等级IP65代表什么？ | 仅设备前面板IP65，可防尘防溅水，柜体后方不具备防水防尘能力。 |
