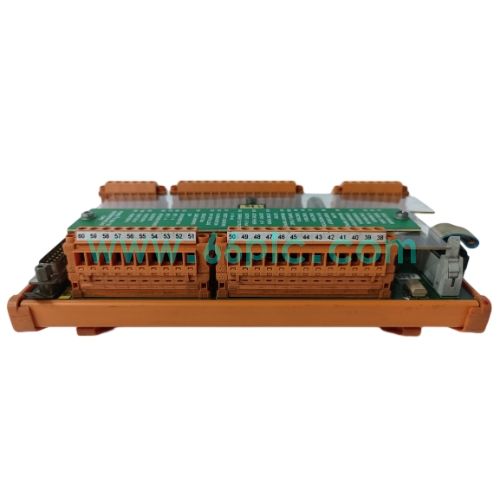

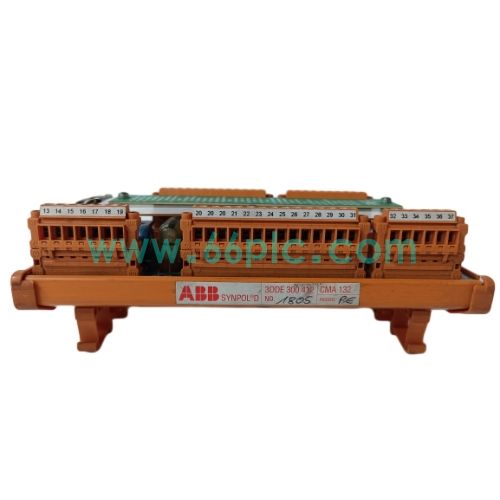

ABB CMA132 3DDE300412 数字量接口端子板 in stock
ABB CMA132，订货号3DDE300412，属于ABB Synpol D电站控制系统配套数字接口端子板，和CMA131主控单元配合使用。模块负责开关量信号采集与继电器输出驱动，完成现场跳闸、告警、状态反馈信号转接，实现主控单元与外部现场设备之间的信号隔离与接口转换。
该型号已停产，是船舶电站、电厂发电机组励磁系统配套备件，多用于Synpol D系统信号回路故障替换，配合CMA131主控、CMA120面板组成完整发电机组控制方案。
主要规格参数
| No. | 项目 | 参数 |
|---|---|---|
| 1 | 制造商 | ABB（瑞典） |
| 2 | 型号 | CMA132，订货号：3DDE300412 |
| 3 | 产品类型 | 数字量接口端子板 |
| 4 | 所属系统 | ABB Synpol D 发电机励磁与电站控制系统 |
| 5 | 信号类型 | 开关量输入、继电器触点输出 |
| 6 | 配套主机 | CMA131发电机控制器主单元 |
| 7 | 供电电源 | 24VDC |
| 8 | 安装方式 | 控制柜DIN导轨安装 |
| 9 | 工作温度 | -20℃ ~ +60℃ |
| 10 | 产品状态 | 已停产，库存/拆机备件供应 |
核心功能
| No. | 功能描述 |
|---|---|
| 1 | 采集现场断路器位置、机组故障、外部联锁等开关反馈信号送至CMA131。 |
| 2 | 接收主控指令，通过继电器触点输出跳闸、报警、机组启停控制信号。 |
| 3 | 实现主控单元与现场回路电气隔离，保护主控模块免受现场干扰冲击。 |
| 4 | 提供螺丝接线端子，简化现场线缆接入，方便信号回路调试检修。 |
应用场景
| No. | 场景描述 |
|---|---|
| 1 | 船舶电站发电机组控制柜开关信号接口扩展板。 |
| 2 | 电厂励磁系统断路器、保护跳闸信号输入输出回路。 |
| 3 | ABB Synpol D系统CMA132端子板备件替换维护。 |
| 4 | 老旧电站控制系统改造项目信号接口扩容更换。 |
常见问题FAQ
| No. | 问题 | 解答 |
|---|---|---|
| 1 | CMA132可以单独使用吗？ | 不能，必须搭配CMA131主控单元，作为系统配套IO接口板使用。 |
| 2 | CMA132和CMA131、CMA120三者关系？ | CMA131为主控，CMA132是开关量接口板，CMA120为人机操作面板。 |
| 3 | 主要输出什么类型信号？ | 继电器无源触点输出，用于驱动跳闸回路、声光报警、外部联锁。 |
Tags: ABB in stock 数字量 CMA132 3DDE300412 接口端子板 ABB CMA132
