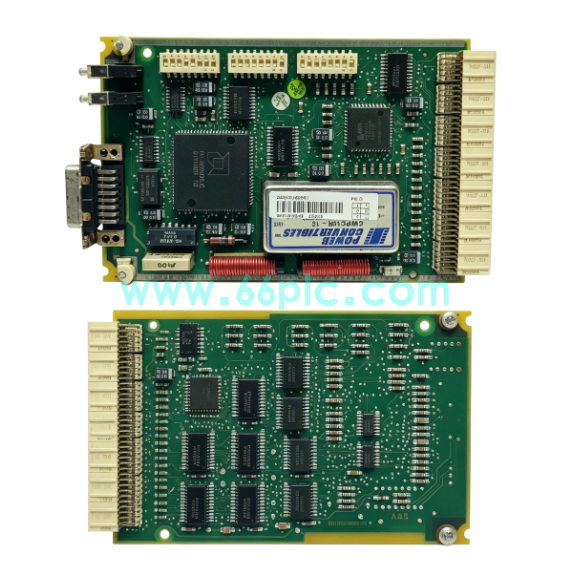

ABB CS513 3BSE000435R1 串行通讯模块
ABB CS513 3BSE000435R1是适配ABB AC800M PLC与System800xA系统的双通道串行通讯模块，提供隔离型RS232/RS485接口，作为DCS系统与老旧现场设备的数据交互桥梁。
模块内置多种工业协议驱动，无需额外协议转换器即可直接对接第三方仪表与控制器，工业级抗干扰设计，多用于存量自动化系统备件更换与通讯扩容改造项目。
主要参数
| 参数详情 |
|---|
| 1. 品牌：ABB；型号：CS513 3BSE000435R1；类型：串行通讯模块 |
| 2. 适配系统：AC800M PLC、System 800xA DCS；接口：双路隔离RS232/RS485 |
| 3. 支持协议：Modbus RTU、DF1、3964R；供电：DC24V |
| 4. 工作环境：温度0℃~+60℃，湿度5~95%无冷凝，具备电气隔离保护 |
| 5. 安装方式：机架插槽式安装，背板总线通讯 |
核心功能
| 功能描述 |
|---|
| 1. 实现AC800M控制器和第三方仪表、老款PLC之间串口数据收发与协议转换 |
| 2. 双通道独立通讯，两路串口可同时运行不同协议，互不干扰 |
| 3. 串口电气隔离，抑制现场地环路干扰，保护主控单元不受冲击损坏 |
| 4. 实时通讯状态诊断，链路中断、数据报错可上传至DCS系统报警 |
| 5. 背板总线高速和CPU交换数据，稳定采集现场仪表数据下发指令 |
应用场景
| 场景说明 |
|---|
| 1. 电厂、化工行业ABB System800xA DCS系统串口通讯扩容项目 |
| 2. AC800M PLC对接老式变送器、流量计、记录仪等串口型现场仪表 |
| 3. 工厂老自动化系统改造，新旧设备通讯对接，替代老旧协议转换器 |
| 4. 造纸、冶金生产线AC800M控制系统通讯模块备件维护更换 |
| 5. 多协议混合工业现场，实现不同品牌控制器之间的数据互通 |
常见问题
| 问答内容 |
|---|
| 1. Q：串口通讯无法建立连接？ A：核对串口线类型、波特率、校验位，确认模块协议参数和从站设备保持一致。 |
| 2. Q：通讯数据乱码？ A：检查现场接地，排查干扰，确认RS485总线终端电阻是否正确配置。 |
| 3. Q：模块可以用在非AC800M系统吗？ A：仅支持ABB AC800M/800xA平台，不能直接搭配其他品牌PLC使用。 |
| 4. Q：模块是否支持热插拔？ A：不建议带电插拔，停机断电后拆装，防止背板总线故障。 |
