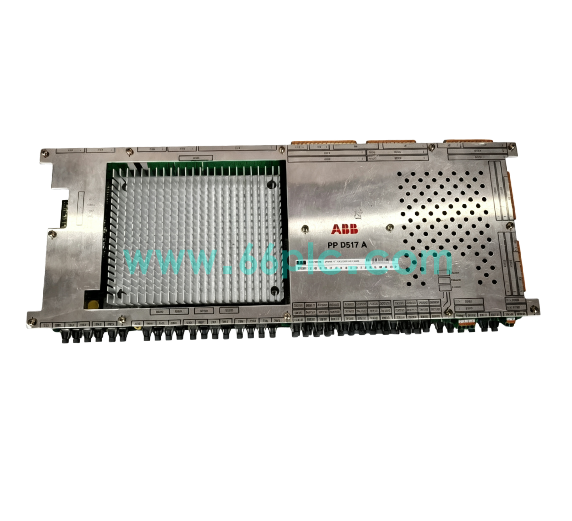

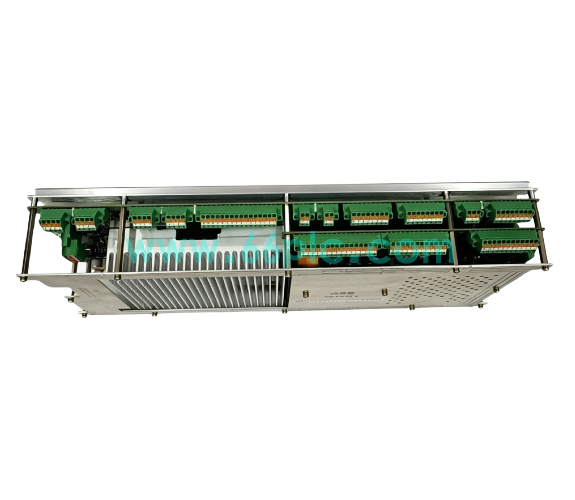

ABB PPD517A3011 3BHE041576R3011 励磁控制器模块

ABB PPD517A3011，订货号3BHE041576R3011，属于ABB Unitrol系列发电机励磁控制模块，采用高速DSP数字信号处理器，是发电机组励磁调节系统的核心控制单元。模块采集发电机电压、电流、转速等信号，完成闭环运算，输出触发脉冲控制功率单元，实现发电机机端电压与无功功率的精准调节。

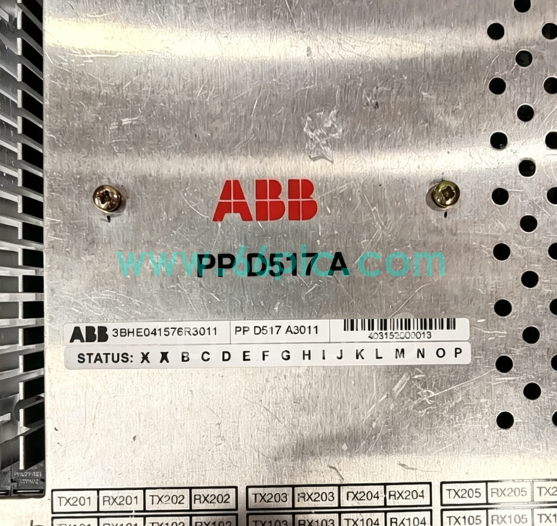

PPD517A3011 3BHE041576R3011 (3).png

模块支持DDCS高速驱动通讯，内置完善的限制保护逻辑，具备过励、欠励、V/Hz限制等保护功能，板载状态与故障指示灯。模块抗干扰能力强，适配电厂复杂电磁环境，可单套或冗余配置运行，广泛应用于火电、水电、燃气电站发电机励磁系统，属于工控行业常用的电厂励磁备件。

主要参数

参数详情
1. 品牌：ABB；型号：PPD517A3011；订货号：3BHE041576R3011；类型：励磁控制器模块
2. 适用系统：Unitrol发电机励磁系统；处理器：高速DSP数字信号处理器
3. 通讯接口：DDCS；供电：24VDC；调节精度可达±0.25%
4. 工作温度：-20℃ ~ +70℃；防护等级IP20；机架式安装
5. 内置多重励磁限制保护，板载故障诊断和状态LED指示灯

核心功能

功能描述
1. 实时采集发电机电压、电流、转速信号，完成励磁闭环PID调节，稳定机端电压
2. 输出脉冲信号，驱动励磁功率单元，控制发电机转子励磁电流，调节无功功率
3. 集成过励、欠励、V/Hz等限制保护逻辑，异常工况下保护发电机安全
4. 通过DDCS总线和励磁系统其他单元高速数据交互，上传运行状态与告警信息
5. 实时自诊断，监测模块硬件、信号回路故障，故障代码快速定位故障点

应用场景

场景说明
1. 火电厂、水电厂同步发电机组Unitrol励磁系统电压调节与无功控制
2. 燃气轮机、余热电站发电机并网控制、系统稳定及机组保护回路
3. 工业自备电厂、生物质电站发电机组励磁控制系统核心控制单元
4. 电网调峰电站，提升发电机电压稳定性，抑制电网扰动
5. 老旧Unitrol励磁系统备件替换、励磁系统升级改造项目

常见问题

问答内容
1. Q：发电机电压波动，励磁调节不稳定？ A：检查电压电流采集接线，确认脉冲输出回路，重新整定励磁PID参数。
2. Q：模块故障告警灯点亮？ A：检查24V供电，查看采集回路有无短路、断线，读取模块故障代码。
3. Q：DDCS通讯中断，无法和功率单元交互数据？ A：检查DDCS通讯线缆，确认终端电阻，排查通讯接口损坏问题。
4. Q：该模块是否支持热插拔？ A：单套励磁系统需要停机更换；冗余配置下可在线更换，更换时做好机组监护。
