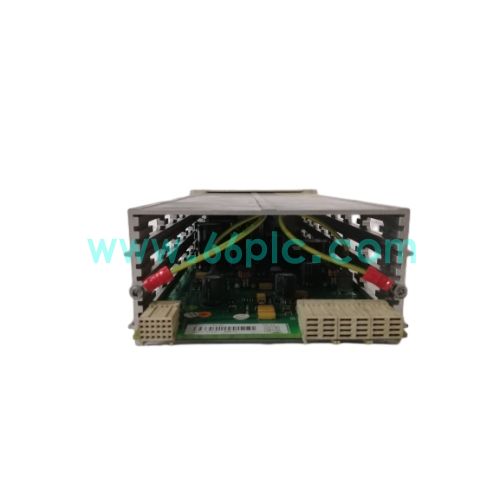

ABB SB510 3BSE000860R1 总线终端模块

ABB SB510，物料号3BSE000860R1，是ABB AC450 DCS系统配套的AF100总线终端模块。主要用于AF100现场总线网络末端，实现总线信号的终端匹配，保障总线通讯稳定可靠。

该模块安装在AF100总线链路的最后一个S800 I/O单元上，吸收信号反射，减少信号干扰与通讯报错。结构紧凑，机架背板安装，广泛用于化工、电力等AC450 DCS项目备件更换。

主要参数

1. 品牌：ABB；型号：SB510；物料编码：3BSE000860R1；类型：AF100总线终端模块
2. 适配系统：ABB AC450 DCS，S800 I/O站 AF100现场总线
3. 总线类型：AF100 现场总线，双绞线通讯介质
4. 功能：总线终端电阻匹配，抑制信号反射
5. 安装方式：S800 I/O机架背板安装
6. 工作温度：0℃ ~ +60℃；工业EMC电磁兼容防护
7. 防护等级：IP20，适用于控制柜内安装

核心功能

1. 在AF100总线末端接入匹配终端电阻，消除通讯信号反射。
2. 降低总线信号畸变，提升远距离总线通讯稳定性。
3. 减少因信号反射引发的通讯中断、丢包、报警故障。
4. 配合S800 I/O模块组成完整的AF100总线网络架构。
5. 模块自带状态指示灯，方便现场快速判断总线终端工作状态。
6. 安装简单，直接卡入S800机架，无需额外外部接线。

应用场景

1. 电力、化工行业ABB AC450 DCS系统S800 I/O控制柜。
2. AF100双绞线现场总线网络末端信号匹配场景。
3. 原有DCS系统总线通讯异常，故障SB510模块备件替换。
4. DCS系统扩容新增S800 I/O站，总线末端配套使用。
5. 造纸、冶金流程工业AC450自动化控制系统项目。
6. 老旧DCS控制系统检修维护备件库存储备。

常见问题

1. Q：ABB SB510 3BSE000860R1是什么模块？
   A：ABB AC450系统AF100总线专用终端匹配模块，用于总线末端。
2. Q：SB510的作用是什么？
   A：接入终端电阻，消除总线信号反射，保证AF100总线通讯稳定。
3. Q：必须搭配什么设备使用？
   A：需要配合S800 I/O模块以及AC450 DCS的AF100现场总线网络。
