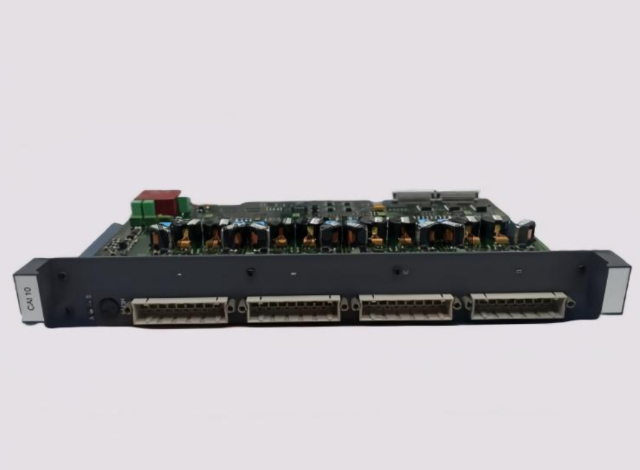

3BDH000721R1 CAI10-2-PEx I/O 模块

一、产品描述

3BDH000721R1 CAI10-2-PEx 是 ABB 专为 Symphony Plus（原 H&B Contronic）集散控制系统打造的本安防爆型模拟量输入 I/O 模块，属于 SDev 导轨式 IO 系列产品。模块采用插拔式紧凑型模块化结构，支持标准 DIN 导轨安装，集成 12 路两线制 4-20mA 模拟量采集通道，自带变送器回路供电。产品严格遵循 EN 50020 本质安全规范，防爆等级 Ex ib IIC，可与普通非防爆模块同柜安装，无需单独配置防爆控制柜。

每一路通道均实现现场危险回路与系统背板总线电气隔离，有效抵御共模干扰与高压浪涌；兼容 HART5.0/5.1 数字通讯协议，内置短路、过载、断线检测硬件保护，支持系统冗余热备运行，搭配独立通道状态指示灯，可实时反馈通道工作状态，外壳工业防护设计，适配高低温、粉尘、潮湿等复杂工业柜内环境。




二、产品功能

  1. 模拟信号采集：采集现场两线制压力、温度、流量变送器 4~20mA 标准模拟信号，宽量程兼容 3~23mA 信号输入。
  2. 本安防爆隔离：通道级电气隔离，本安防爆电路，1 区、2 区危险现场仪表可直接接入，杜绝电火花引燃风险。
  3. HART 数字通讯：支持 HART 协议读写变送器参数，远程调校、读取设备诊断信息。
  4. 回路供电输出：为现场二线制仪表提供 14~18V 稳定供电，冗余工况下适配 13.2~18V 供电区间。
  5. 多重故障保护：单通道短路、过载自动保护，断线故障实时报警，单通道故障不影响其余通道正常工作。
  6. 冗余热备用：支持系统冗余架构，故障模块可在线插拔更换，无需停机中断生产。

  7. 状态可视化：独立通道指示灯，直观显示正常、故障、断线、通讯异常状态，便于现场检修。




三、应用行业

  1. 石油天然气：油气开采、集输站、炼油厂防爆区域过程信号采集
  2. 精细化工：化工合成、制药、涂料、危化品生产车间防爆测控
  3. 煤化工：煤制烯烃、焦化、煤气化装置危险区仪表信号采集
  4. 能源电力：燃气电厂、加氢站、储能防爆工况控制系统
  5. 粮油酿造：酒精、发酵、油脂加工易燃易爆生产工段
  6. 水处理：危废水处理、化工污水防爆监测站点
  7. 仓储储运：危化品储罐区、装卸站液位、压力防爆监控
