ABB 3BHE019719R0101 GVC736BE101 IGCT门极驱动控制单元in stock

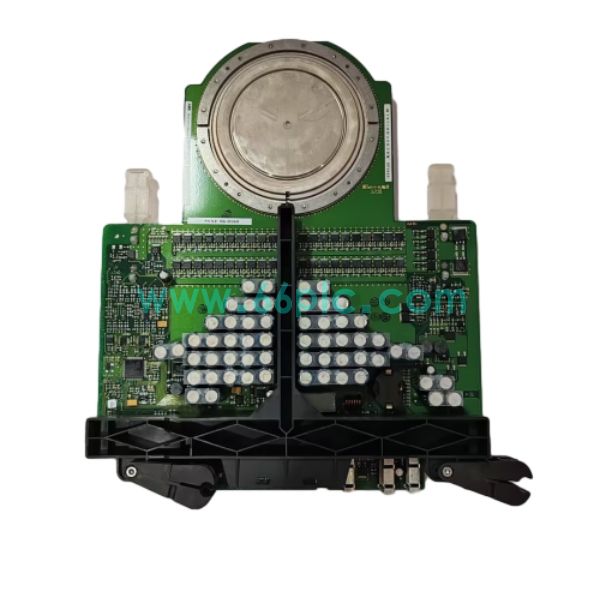

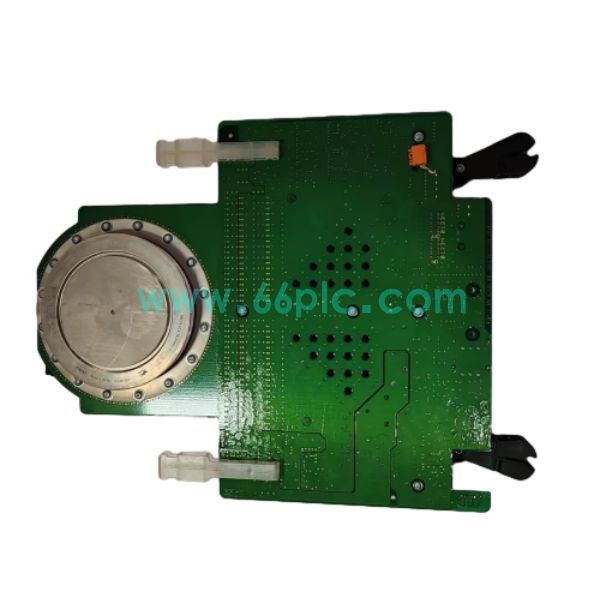

ABB 3BHE019719R0101 GVC736BE101是ACS6000/ACS6080中压变频器配套IGCT门极驱动控制单元，是功率单元的核心驱动板卡。模块接收主控光纤指令，输出门极驱动信号控制IGCT开通关断，同时采集功率回路电流、电压、IGCT结温信号，实现功率器件状态监测，是高压功率回路与低压控制回路之间的关键接口。

该单元采用光纤隔离通讯方案，有效隔离高低压侧，抗干扰能力强。内置微秒级硬件保护逻辑，检测到过流、过压、过热、驱动故障时可快速封锁脉冲，避免IGCT器件击穿损坏。一体化集成驱动、采样、缓冲监测回路，可单独作为备件替换，广泛用于存量大功率中压变频传动系统检修更换。

技术参数

• 1. 产品系列：ABB ACS6000、ACS6080中压大功率变频器IGCT驱动单元

• 2. 型号编码：GVC736BE101，物料号3BHE019719R0101，配套IGCT功率芯片

• 3. 器件类型：IGCT门极驱动与状态监测控制板

• 4. 特性：光纤通讯隔离，高速采样，硬件快速保护，温度、电流、电压监测

• 5. 供电：DC24V；工作温度：-20℃ ~ +60℃，功率单元柜内部安装

核心功能

• 1. 接收主控光纤脉冲指令，输出精准门极驱动信号，控制IGCT有序开通与关断。

• 2. 实时采集功率回路电流、母线电压以及IGCT芯片温度，上传状态数据至主控。

• 3. 硬件级故障保护，过流、过热、驱动异常时快速封锁触发脉冲，保护功率器件。

• 4. 光纤隔离传输，阻断高压串扰，提升中压变频系统在复杂现场的抗干扰能力。

• 5. 自带故障自诊断，故障代码上传，方便运维人员快速定位功率单元故障点位。

应用场景

• 1. 矿山、冶金行业大功率主传动、轧机电机ACS6000中压变频功率单元备件更换

• 2. 水泥厂、煤化工大型风机、球磨机、压缩机中压变频驱动系统板卡储备

• 3. 电厂辅机大功率调速系统，存量ACS6000变频器驱动板老化、损坏替换项目

• 4. 港口、大型泵站高压大功率传动设备，IGCT功率单元成套备件配套采购

• 5. 工业传动改造项目，检修功率单元，配套IGCT、缓冲吸收回路成套更换

常见问答

• Q：更换GVC736BE101之后需要调试吗？
  A：更换后需要检查光纤接线方向、供电，上电做功率单元自检，部分工况需要做脉冲测试。

• Q：这块板卡和IGCT是一一对应的吗？
  A：该驱动单元适配对应规格IGCT器件，不同电流等级IGCT不能直接混用，需要核对型号匹配。
