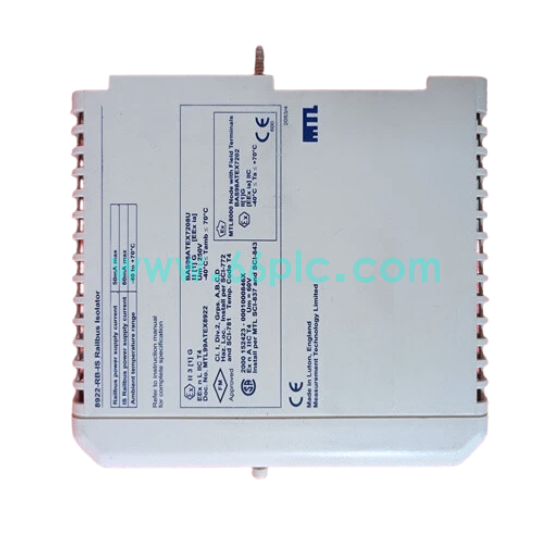

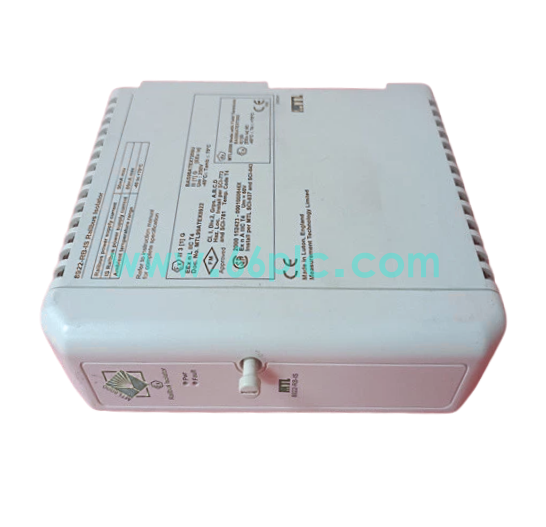

MTL 8922-RB-IS Railbus 本安隔离器in stock

MTL 8922-RB-IS隶属于EATON MTL8000系列，是Railbus总线本安隔离栅模块。该模块作为安全区与防爆危险区之间的信号隔离单元，能够限制传递至危险侧的能量，在保障防爆安全的前提下，双向传输现场I/O模块的数字总线信号，是防爆DCS系统的核心配套组件。

MTL 8922-RB-IS (2).png

MTL 8922-RB-IS (1).png

模块拥有ATEX本安防爆认证，需搭配8920系列本安电源、8230系列现场I/O模块共同使用。原厂已停止生产，市面流通全新库存与拆机备件，广泛用于石油、化工、天然气等防爆工况工控系统检修替换。

主要规格参数

No.	功能描述
1	实现安全区与防爆危险区之间Railbus总线电气隔离，限制危险侧能量，满足本安防爆安全规范。
2	双向转发数字总线信号，完成上位DCS系统与现场本安I/O模块之间数据交互，采集仪表信号并下发指令。
3	内置电压电流钳位保护电路，当回路发生短路故障时快速限能，防止危险能量进入易燃易爆区域。
4	模块化机架安装设计，可与电源模块、I/O模块组合，快速搭建分布式防爆信号采集系统。

No.	场景描述
1	石油炼化工厂防爆区域DCS控制系统，现场本安仪表总线信号隔离采集。
2	化工、制药危险工艺车间，防爆型传感器信号接入自动化控制系统。
3	天然气处理站、油气储罐区MTL8000系列本安系统备件更换、系统维护。
4	油漆厂、煤化工等存在易燃易爆气体工况，工控防爆项目技改升级。

No.	故障现象	原因与解决方法
1	模块上电无响应，所有现场I/O站点全部丢失	配套本安电源供电异常，载体背板触点氧化。检查电源输出，拔插模块清洁背板触点。
2	总线通讯不稳定，现场I/O模块间歇性掉线	Railbus总线终端电阻缺失、接线端子松动。检查总线接线，补齐终端电阻并紧固端子。
3	模块通讯中断，系统报本安回路故障告警	现场回路短路，隔离器内部限能电路触发保护。断开现场线路排查短路点，故障排除后测试。
4	模块识别正常，但无法读取现场仪表数据	总线站点地址或DCS组态参数错误。核对总线节点编号，重新下载DCS系统组态程序。

No.	问题	解答
1	MTL 8922-RB-IS是什么模块？	MTL 8922-RB-IS是MTL8000系列Railbus总线本安隔离器，用于安全区与防爆危险区总线信号隔离，实现防爆工况下数字信号传输。
2	该模块是否可以直接安装在防爆危险区域？	模块本体安装在安全区域，只有本安信号输出侧线路可以接入防爆危险区的现场仪表。
3	更换该隔离器之后需要做哪些调试工作？	更换完成后检查总线接线，核验本安回路参数，确认防爆配置，完成DCS总线通讯与信号测试。
