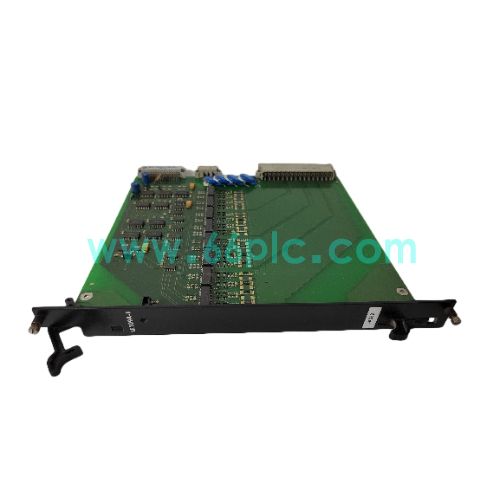

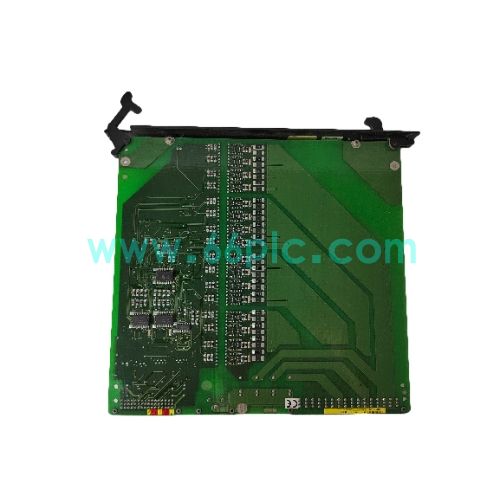

ALSTOM LE109A-1 转速脉冲信号转换模块 in stock
ALSTOM LE109A-1是阿尔斯通Microrec汽轮机控制系统配套转速脉冲信号转换模块，用于采集磁阻式、霍尔式转速传感器脉冲信号，将脉冲信号高精度换算为转速数值，上传至DEH调速控制器，实现汽轮机组转速监测与调速控制。
模块内置通道电气隔离，抗电磁干扰能力强，转速测量精度高，自带通道故障诊断功能，属于停产备件，广泛用于火电、燃气电厂老机组DEH与ETS保护系统维护替换。
主要参数
| 参数详情 |
|---|
| 1. 品牌：ALSTOM阿尔斯通；型号：LE109A-1；类型：转速脉冲信号转换模块 |
| 2. 输入信号：磁阻/霍尔转速探头脉冲信号，输入频率0~10kHz |
| 3. 测量精度：±0.1rpm；通道电气隔离，抑制现场电磁干扰 |
| 4. 供电：24VDC；工作温度：0℃~+60℃；机架插槽式安装 |
| 5. 适配系统：ALSTOM Microrec汽机控制系统，背板总线通讯 |
核心功能
| 功能描述 |
|---|
| 1. 接收转速传感器脉冲信号，完成信号整形与转速数值换算 |
| 2. 通过背板总线将转速数据传输给DEH控制器，参与机组调速运算 |
| 3. 实时监测探头断线、信号异常，故障信息上传系统报警 |
| 4. 通道隔离保护，避免现场浪涌干扰损坏控制器主板 |
| 5. 稳定输出转速测量值，为超速保护回路提供可靠转速源 |
应用场景
| 场景说明 |
|---|
| 1. 火力发电厂ALSTOM Microrec汽机DEH调速系统转速采集 |
| 2. 燃气轮发电机组转速监测，为ETS超速保护提供测量信号 |
| 3. 自备电站老款阿尔斯通汽机控制系统备件更换检修项目 |
| 4. 冶金、化工大型旋转机组转速监测与调速控制回路 |
| 5. 老旧电厂DEH系统改造，转速采集卡件故障替换 |
常见问题
| 问答内容 |
|---|
| 1. Q：转速读数跳变不稳定？ A：检查转速探头安装间隙，确认屏蔽电缆接地，紧固接线端子。 |
| 2. Q：模块报探头故障？ A：检查探头是否损坏，信号线有无断线，确认模块供电电压稳定。 |
| 3. Q：LE109A-1可以替换其他品牌转速采集卡吗？ A：仅适配ALSTOM Microrec系统，硬件接口与通讯协议不兼容其他系统。 |
| 4. Q：模块是否支持热插拔？ A：不支持带电插拔，停机断电后拆装，防止误触发机组保护动作。 |
Tags: ALSTOM in stock LE109A-1 转速脉冲 信号转换模块 ALSTOM LE109A-1
