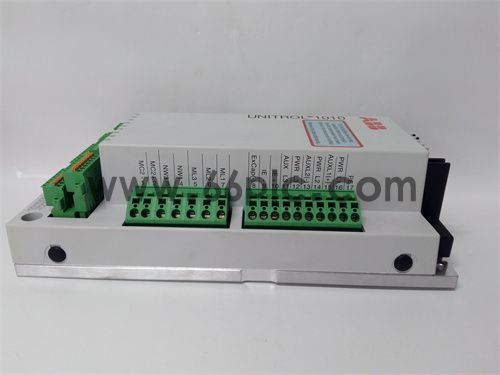

UNITROL1010 3BHE035301R0001 UNS0121A-Z.V1 产品技术手册

一、基础信息与型号解析

• 品牌与系列：ABB 旗下 UNITROL 系列励磁控制器，专为同步发电机励磁系统设计，适用于电力行业发电机组的电压调节与励磁控制。

二、核心功能与技术特性

1. 励磁控制核心功能：
   • 电压调节：通过 PID 算法实时调节发电机输出电压，精度可达 ±0.5% 额定电压，支持自动电压调节（AVR）和手动励磁电流调节两种模式。
   • 励磁限制器：内置多重保护限制功能，包括：
     • 过励磁限制（OEL）：防止发电机过热；
     • 低励磁限制（UEL）：避免系统稳定性下降；
     • 强励磁顶值限制：短路故障时提供短时强励磁，故障清除后自动恢复。
   • 通信与接口：
     • 2× 以太网端口（10/100Mbps），支持 Modbus TCP、IEC 61850 协议，可接入变电站综自系统；
     • 4×RS-485 端口（支持 Modbus RTU），用于连接传感器或第三方设备；
     • 16× 数字量输入 / 输出（DI/DO），8× 模拟量输入（AI，4-20mA/0-10V），用于状态采集与控制输出。
2. 硬件架构：
   • 处理器：采用 32 位高性能微处理器，运算速度达 400MHz，支持实时数据处理与快速响应（控制周期≤1ms）。
   • 电源系统：双冗余 24V DC 供电（可选 AC 85-264V 输入），内置 UPS 备用电源模块（可选），确保断电时数据不丢失。
   • 散热设计：无风扇静音设计，通过金属外壳散热，适合室内控制柜安装，工作温度 - 20℃~+60℃。

三、应用场景与系统集成

1. 典型应用领域：
   • 发电厂励磁系统：
     • 火电厂、水电厂同步发电机的励磁控制，维持电压稳定，提高电力系统动态性能；
     • 风电场、光伏电站并网逆变器的电压支撑（通过励磁控制模拟同步机特性）。
   • 工业自备电厂：
     • 钢铁、化工行业自备发电机组的励磁调节，保障厂区供电质量；
     • 应急发电机系统的快速电压建立与稳定控制。
2. 系统连接示意图：
   plaintext

   [UNITROL1010] ←→ [发电机转子]
               ↓    ↑
      [电流互感器(CT)] [电压互感器(PT)]
               ↓    ↑
      [功率柜(晶闸管)] ←→ [灭磁开关]
               ↓
      [上位机(SCADA)] ←→ [变电站网络]
